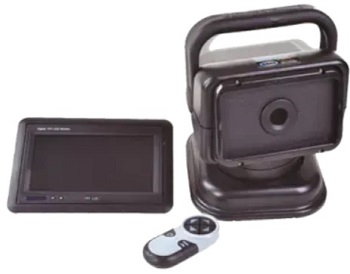

Автомобильный тепловизор Delta Ti-Gear 38

Автомобильный тепловизор Delta Ti-Gear 38

Автомобильный тепловизор Delta Ti-Gear 38 – тепловизионная система с выносной камерой и отдельным монитором для наблюдения непосредственно из салона автомобиля. Камерный модуль располагается снаружи, формирует изображение по собственному тепловому излучению объектов и передаёт его на экран оператора без необходимости использовать видимую подсветку.

Модель построена на неохлаждаемом FPA формата 384×288 с шагом пикселя 17 мкм и объективе 25 мм. Частота обновления 50–60 Гц рассчитана на плавное отображение динамичной сцены, а цифровое увеличение 2×–4× позволяет подробнее рассматривать выбранный участок изображения.

Отдельная моторизованная платформа меняет направление камеры по командам с дистанционного пульта. В салоне устанавливается монитор с диагональю 17,78 см, поэтому оператор может управлять системой и контролировать тепловизионную картинку, не меняя положение наружного блока вручную.

Автомобильный тепловизор Delta Ti-Gear 38 характеристики:

• Модель — Delta Ti-Gear 38; артикул — Ti-Gear 38; тип — автомобильная тепловизионная система с выносным монитором;
• Тепловизионный модуль — неохлаждаемый FPA AsI 384×288, шаг пикселя 17 мкм, спектральный диапазон 8–12 мкм;
• Температурная чувствительность — 50 мК; вариант 40 мК доступен как опция; частота обновления — 50–60 Гц;
• Оптика — объектив 25 мм, оптическое увеличение 1,5×, цифровое увеличение 2×–4×, E-Zoom; объектив 35 мм с моторизованной фокусировкой — опция;
• Дальность идентификации — человек 1300 м, автомобиль 2200 м;
• Отображение — White Hot, Black Hot и псевдоцветные палитры; предусмотрены регулировки яркости, контраста и детализации изображения;
• Монитор — диагональ 17,78 см, разрешение 1024×600 пикселей; разъёмы HDMI IN и HDMI OUT;
• Питание — 12 В постоянного тока; запуск 2–10 секунд; защита камеры IP67; гарантия — 12 месяцев.

Матрица 384×288 и объектив 25 мм

Тепловизионный канал Ti-Gear 38 использует FPA разрешением 384×288 пикселей с шагом 17 мкм. Спектральный диапазон 8–12 мкм позволяет регистрировать длинноволновое инфракрасное излучение объектов, поэтому формирование картинки не зависит от наличия дневного света. Температурная чувствительность составляет 50 мК, также предусмотрен вариант сенсора с показателем 40 мК.

Штатный объектив имеет фокусное расстояние 25 мм и оптическое увеличение 1,5×. Для изменения масштаба доступен цифровой диапазон 2×–4× и функция E-Zoom. В версии без электрической фокусировки резкость регулируется кольцом объектива; в качестве опции предусмотрена конфигурация с объективом 35 мм и моторизованной фокусировкой.

Настройка тепловизионного изображения

Для наблюдения доступны основные варианты тепловой палитры: White Hot, Black Hot и псевдоцветное отображение. Переключение полярности позволяет подобрать наиболее удобную визуализацию теплоконтрастного объекта относительно окружающего фона.

Яркость и контраст регулируются через режим Mode с автоматическими профилями Auto 0 и Auto 1 либо вручную. Функция DDE изменяет выраженность деталей изображения в диапазоне от 0 до 7 и имеет дополнительные режимы M и Auto. Режим Filter усиливает детализацию сцены при сложной видимости, а отдельная команда запускает коррекцию затвора. Выбранные параметры можно сохранить через меню Save.

Моторизованная камера и дистанционный пульт

Тепловизионный модуль установлен на поворотном основании, поэтому направление наблюдения изменяется дистанционно. Стрелки на отдельном пульте перемещают камеру в нужную сторону, а клавиша с обозначениями быстрого и медленного движения переключает скорость поворота.

Для управления функциями самого тепловизора используется проводная кнопочная панель. Такая компоновка разделяет перемещение камеры и работу с настройками изображения, оставляя основные органы управления внутри автомобиля.

Выносной монитор и HDMI

Изображение выводится на отдельный монитор с диагональю 17,78 см. На установленном в системе дисплее обозначено разрешение 1024×600 пикселей. Экран устанавливается в салоне на отдельном регулируемом основании и позволяет контролировать видеопоток независимо от положения наружной камеры.

На задней панели монитора расположены HDMI IN и HDMI OUT. Вход используется для получения совместимого видеосигнала, а выход позволяет передавать его далее на оборудование, поддерживающее HDMI. Разъёмы находятся непосредственно на корпусе экрана и остаются доступными после его установки на крепление.

Питание 12 В и установка в автомобиле

Ti-Gear 38 получает питание от внешнего источника постоянного тока 12 В, что позволяет подключать систему к автомобильной электросети. После подачи питания камера включается автоматически, а время выхода в рабочий режим составляет 2–10 секунд.

При подключении сначала соединяется кабель монитора с блоком управления, после чего подаётся бортовое питание. Наружный тепловизионный блок имеет защиту IP67, а монитор и органы управления размещаются внутри салона. Камеру следует устанавливать так, чтобы кузов автомобиля и другие элементы не перекрывали необходимый сектор наблюдения и не мешали работе поворотного основания.

Автомобильный тепловизор Delta Ti-Gear 38 сочетает сенсор 384×288, объектив 25 мм, частоту обновления до 60 Гц, дистанционно управляемую поворотную камеру и отдельный салонный монитор. Система позволяет вести тепловизионное наблюдение непосредственно из автомобиля, изменять направление обзора с пульта и адаптировать характер изображения к текущей сцене с помощью палитр, цифрового увеличения и встроенных средств обработки картинки.

Комплект поставки:

• Автомобильный тепловизор Delta Ti-Gear 38 на моторизованной поворотной платформе;
• Выносной монитор с креплением;
• Дистанционный пульт управления поворотом камеры;
• Проводная панель управления тепловизором;
• Соединительные кабели;
• Кабель питания от автомобильной сети 12 В.
