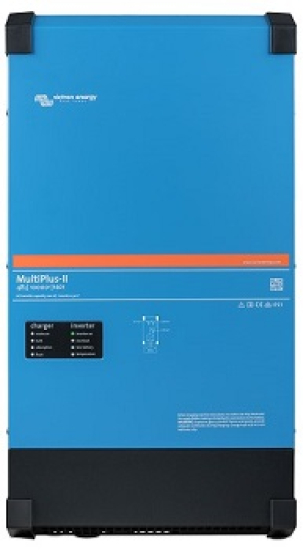

Инвертор VictronEnergy MultiPlus-II 48/10000/140-100

Инвертор VictronEnergy MultiPlus-II 48/10000/140-100

VictronEnergy MultiPlus-II 48/10000/140-100 — инвертор/зарядное устройство для мощных аккумуляторных систем 48 В, объединяющее преобразователь постоянного тока в 230 В AC, зарядное устройство 140 А и автоматический переключатель источника питания. Модель PMP483105000 имеет номинальную мощность 10000 ВА, обеспечивает непрерывную активную мощность 8000 Вт при 25 °C и развивает до 18000 Вт в пиковом режиме. Максимальный сквозной ток переменного тока составляет 100 А, а функции PowerControl и PowerAssist позволяют согласовать работу сети или генератора с аккумуляторной батареей и подключёнными нагрузками.

Инвертор VictronEnergy MultiPlus-II 48/10000/140-100 характеристики:

• Артикул производителя — PMP483105000;
• Тип устройства — инвертор/зарядное устройство;
• Номинальное напряжение аккумуляторной системы — 48 В;
• Диапазон входного напряжения DC — 38–66 В;
• Диапазон входного напряжения AC — 187–265 В;
• Диапазон входной частоты AC — 45–65 Гц;
• Максимальный сквозной ток AC — 100 А;
• Выходное напряжение в режиме инвертора — 230 В AC ±2 %;
• Выходная частота — 50 Гц ±0,1 %;
• Возможность настройки выходной частоты — 60 Гц;
• Номинальная выходная мощность при 25 °C — 10000 ВА;
• Непрерывная активная мощность при 25 °C — 8000 Вт;
• Непрерывная активная мощность при 40 °C — 7000 Вт;
• Непрерывная активная мощность при 65 °C — 6000 Вт;
• Пиковая мощность — 18000 Вт;
• Максимальная мощность отдачи в сеть — 10000 ВА;
• Максимальная эффективность — 95 %;
• Потребление без нагрузки — 38 Вт;
• Потребление без нагрузки в режиме AES — 27 Вт;
• Потребление без нагрузки в режиме Search — 4 Вт;
• Максимальный ток заряда аккумулятора при 25 °C — 140 А;
• Коэффициент мощности зарядного устройства — 1;
• Напряжение абсорбционного заряда — 57,6 В;
• Напряжение поддерживающего заряда Float — 55,2 В;
• Напряжение режима Storage — 52,8 В;
• PowerControl — да;
• PowerAssist — да;
• Дополнительный выход AC — да, 50 А;
• Функция UPS — да;
• VE.Bus — да;
• Количество универсальных коммуникационных портов — 2;
• Количество программируемых аналогово-цифровых I/O-портов — 2;
• Программируемое реле — да;
• Дистанционное включение/выключение — да;
• Измерение напряжения непосредственно на аккумуляторе — да;
• Внешний датчик температуры аккумулятора — опционально;
• Артикул датчика температуры — ASS000001000;
• Внешний датчик тока AC — опционально, 100 А;
• Параллельная работа — да, с внешним AC transfer switch;
• Трёхфазная конфигурация — поддерживается;
• Степень защиты корпуса — IP22;
• Степень загрязнения — 2;
• Категория перенапряжения — OVC3;
• Материал корпуса — сталь;
• Цвет корпуса — синий RAL 5012;
• Охлаждение — принудительное, вентилятором;
• Рабочая температура — от -40 до +65 °C;
• Максимальная влажность — 95 %, без конденсации;
• Максимальная высота эксплуатации над уровнем моря — 2000 м;
• Подключение аккумулятора — 4 болта M8, 2 положительных и 2 отрицательных;
• Подключение AC — болты M6;
• Габариты, В × Ш × Г — 677 × 363 × 206 мм;
• Вес — 48.8 кг.

Инвертор на 10000 ВА сохраняет высокий запас при переменной нагрузке

Силовая часть MultiPlus-II 48/10000/140-100 рассчитана на работу от аккумуляторной системы с напряжением в диапазоне 38–66 В. В режиме инвертора устройство формирует синусоидальное напряжение 230 В AC с частотой 50 Гц и номинальной мощностью 10000 ВА. Активная непрерывная мощность при температуре 25 °C составляет 8000 Вт.

При повышенной температуре доступная длительная мощность автоматически учитывает тепловые возможности устройства: при 40 °C она составляет 7000 Вт, а при 65 °C — 6000 Вт. Пиковая отдача достигает 18000 Вт, что обеспечивает резерв для запуска электродвигателей, насосного оборудования, компрессоров и других потребителей с кратковременным повышенным энергопотреблением. Максимальная эффективность преобразования достигает 95 %.

PowerControl и PowerAssist согласуют возможности внешнего источника и батареи

PowerControl позволяет ограничить ток, потребляемый MultiPlus-II от электросети или генератора. При установленном лимите устройство учитывает мощность остальных подключённых потребителей и регулирует заряд аккумуляторов так, чтобы суммарная нагрузка не превышала возможности внешнего AC-источника.

PowerAssist используется при кратковременном дефиците мощности сети или генератора. Если нагрузке требуется больше энергии, чем может предоставить внешний источник, MultiPlus-II добавляет необходимую мощность от аккумуляторной батареи. После снижения потребления освободившийся ресурс снова может использоваться зарядным устройством.

100-амперный AC-тракт рассчитан на высокую пропускную нагрузку

Максимальный сквозной ток переменного тока составляет 100 А. При наличии сети или генератора MultiPlus-II передаёт AC-питание подключённым потребителям и одновременно может использовать доступную мощность для зарядки аккумуляторной системы. При исчезновении внешнего питания активируется инверторная часть, а основной выход продолжает снабжать резервируемое оборудование энергией аккумуляторов.

Дополнительный AC-out-2 рассчитан на ток до 50 А и предназначен для нагрузок, которые не требуется поддерживать от батареи. Когда система переходит в инверторный режим, второй выход отключается. После возвращения внешнего AC его подключение выполняется с задержкой, позволяя генератору или сети стабилизировать рабочие параметры.

Зарядный ток 140 А рассчитан на аккумуляторные банки большой ёмкости

Встроенное зарядное устройство развивает ток до 140 А при температуре 25 °C. Для 48-вольтовой системы базовые уровни заряда составляют 57,6 В на этапе Absorption, 55,2 В в поддерживающем режиме Float и 52,8 В в режиме Storage.

Стандартный адаптивный алгоритм использует многоступенчатую схему с BatterySafe и изменяет продолжительность отдельных этапов в зависимости от предшествующей работы аккумулятора. Через программную настройку зарядный профиль можно адаптировать к различным типам аккумуляторных батарей, включая свинцово-кислотные и литий-ионные системы.

Для повышения точности зарядки предусмотрено отдельное измерение напряжения непосредственно на аккумуляторе или распределительных шинах. Эта функция позволяет компенсировать падение напряжения в DC-проводниках. Внешний температурный датчик также поддерживается, но для 48-вольтовой модели приобретается отдельно под артикулом ASS000001000.

VE.Bus объединяет настройку, системную связь и удалённый контроль

Два разъёма VE.Bus используются для конфигурации MultiPlus-II, подключения совместимых панелей управления и интеграции с другим оборудованием Victron Energy. Дополнительно устройство оснащено двумя универсальными коммуникационными портами и двумя программируемыми аналогово-цифровыми входами/выходами, которые могут применяться для внешних управляющих сигналов и взаимодействия с BMS.

Для мониторинга через интернет к системе можно добавить отдельное GX-устройство, например Cerbo GX. В такой конфигурации рабочие параметры инвертора, аккумуляторов и других компонентов становятся доступны через Victron Remote Management, включая дистанционное наблюдение за текущим состоянием и историей энергетической системы.

Масштабирование 10-кВА версии учитывает особенности её силовой архитектуры

MultiPlus-II 48/10000/140-100 поддерживает создание трёхфазных систем, что позволяет использовать несколько совместимых устройств для питания трёхфазных потребителей. Конфигурация и синхронизация оборудования выполняются через VE.Bus с использованием программных средств Victron.

Для параллельной работы 10-кВА версии применяется отдельная схема. В отличие от младших MultiPlus-II, устройства мощностью 8, 10 и 15 кВА нельзя просто объединить стандартным прямым параллельным подключением. Для такой установки необходим внешний AC transfer switch, который становится частью силовой архитектуры системы.

Четыре контакта M8 обеспечивают подключение мощной 48-вольтовой DC-линии

Аккумуляторная сторона выполнена на четырёх болтовых контактах M8: предусмотрены два положительных и два отрицательных соединения. Такое расположение рассчитано на высокие токи, возникающие при передаче нескольких киловатт мощности между аккумуляторным банком и инвертором.

Вход и выход переменного тока подключаются через болтовые контакты M6. При монтаже необходимо учитывать требуемое сечение проводников, токовую защиту, длину DC-линий и допустимый момент затяжки силовых соединений.

Корпус IP22 рассчитан на стационарную установку с активным охлаждением

Электроника MultiPlus-II 48/10000/140-100 размещена в стальном корпусе синего цвета RAL 5012. Степень защиты IP22 сочетается с принудительным вентиляторным охлаждением. Рабочая температура находится в диапазоне от -40 до +65 °C, максимально допустимая относительная влажность составляет 95 % без образования конденсата.

Устройство может эксплуатироваться на высоте до 2000 м над уровнем моря. Габариты корпуса составляют 677 × 363 × 206 мм, вес — 48800 г. При выборе места установки необходимо предусмотреть прочную монтажную поверхность и свободное пространство для движения охлаждающего воздуха.

Встроенная система защиты контролирует короткое замыкание на выходе, перегрузку, повышенное и пониженное напряжение аккумулятора, перегрев, появление 230 В AC на инверторном выходе и чрезмерную пульсацию входного DC-напряжения.

VictronEnergy MultiPlus-II 48/10000/140-100 сочетает номинальную мощность 10000 ВА, активную непрерывную мощность 8000 Вт при 25 °C, пиковую отдачу 18000 Вт, зарядное устройство 140 А и сквозной AC-тракт 100 А. Два выхода переменного тока, PowerControl, PowerAssist, VE.Bus и возможность интеграции с GX-оборудованием позволяют использовать модель в резервных, автономных и ESS-системах с высокой установленной мощностью.

Комплект поставки:

• Инвертор VictronEnergy MultiPlus-II 48/10000/140-100;
• Заводская упаковка;
• Стандартная гарантия Victron Energy — 5 лет.

Датчик температуры аккумулятора в комплект 48-вольтовой модели не входит и приобретается отдельно — артикул ASS000001000.
