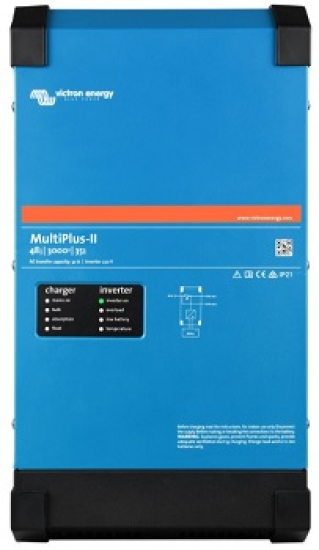

Инвертор VictronEnergy MultiPlus-II 48/3000/35-32

Инвертор VictronEnergy MultiPlus-II 48/3000/35-32

VictronEnergy MultiPlus-II 48/3000/35-32 — комбинированное устройство для построения систем электропитания на базе аккумуляторной батареи 48 В. В корпусе объединены инвертор на 230 В, зарядное устройство 35 А и автоматический тракт передачи внешнего переменного тока с допустимым током 32 А. Модель PMP482305012 имеет номинальную мощность 3000 ВА, выдаёт 2400 Вт непрерывной активной мощности при 25 °C и допускает кратковременную нагрузку до 5500 Вт. PowerControl и PowerAssist позволяют использовать инвертор как связующее звено между аккумулятором, электросетью, генератором и подключённым оборудованием.

Инвертор VictronEnergy MultiPlus-II 48/3000/35-32 характеристики:

• Артикул производителя — PMP482305012;
• Тип устройства — инвертор/зарядное устройство;
• Номинальное напряжение аккумуляторной системы — 48 В;
• Диапазон входного напряжения DC — 38–66 В;
• Диапазон входного напряжения AC — 187–265 В;
• Диапазон входной частоты AC — 45–65 Гц;
• Максимальный сквозной ток AC — 32 А;
• Выходное напряжение в режиме инвертора — 230 В AC ±2 %;
• Выходная частота — 50 Гц ±0,1 %;
• Возможность настройки выходной частоты — 60 Гц;
• Номинальная выходная мощность при 25 °C — 3000 ВА;
• Непрерывная активная выходная мощность при 25 °C — 2400 Вт;
• Непрерывная активная выходная мощность при 40 °C — 2200 Вт;
• Непрерывная активная выходная мощность при 65 °C — 1700 Вт;
• Пиковая мощность — 5500 Вт;
• Максимальная мощность отдачи в сеть — 3000 ВА;
• Максимальная эффективность — 95 %;
• Потребление без нагрузки — 11 Вт;
• Потребление без нагрузки в режиме AES — 7 Вт;
• Потребление без нагрузки в режиме Search — 2 Вт;
• Максимальный ток заряда аккумулятора — 35 А;
• Коэффициент мощности зарядного устройства — 1;
• Напряжение абсорбционного заряда — 57,6 В;
• Напряжение поддерживающего заряда Float — 55,2 В;
• Напряжение режима Storage — 52,8 В;
• Стандартный алгоритм заряда — четырёхступенчатый адаптивный с BatterySafe;
• PowerControl — да;
• PowerAssist — да;
• Дополнительный выход AC — да, 32 А;
• VE.Bus — да;
• Количество универсальных коммуникационных портов — 2;
• Количество программируемых аналогово-цифровых I/O-портов — 2;
• Программируемое реле — да;
• Дистанционное включение/выключение — да;
• Измерение напряжения непосредственно на аккумуляторе — да;
• Внешний датчик температуры аккумулятора — опционально;
• Артикул датчика температуры — ASS000001000;
• Внешний датчик тока AC — опционально, 100 А;
• Параллельная работа — до 6 одинаковых устройств;
• Трёхфазная конфигурация — да, схема звезда (Y);
• Трёхфазная конфигурация треугольник (Δ) — не поддерживается;
• Степень защиты корпуса — IP22;
• Степень загрязнения — 2;
• Категория перенапряжения — OVC3;
• Материал корпуса — сталь;
• Цвет корпуса — синий RAL 5012;
• Охлаждение — вентилятор;
• Рабочая температура — от -40 до +65 °C;
• Максимальная влажность — 95 %, без конденсации;
• Максимальная высота эксплуатации над уровнем моря — 2000 м;
• Подключение аккумулятора — болты M8;
• Подключение AC — винтовые клеммы 13 мм²;
• Габариты, В × Ш × Г — 506 × 275,4 × 147,1 мм;
• Вес — 19 кг.

3000 ВА номинальной мощности дополняются пиковым резервом 5500 Вт

Силовая часть MultiPlus-II 48/3000/35-32 работает с постоянным напряжением в диапазоне 38–66 В и преобразует энергию аккумуляторной системы в переменное напряжение 230 В. Номинальная мощность инвертора составляет 3000 ВА, а доступная для продолжительной нагрузки активная мощность при температуре 25 °C достигает 2400 Вт.

Температура окружающей среды влияет на допустимую длительную нагрузку: при 40 °C устройство рассчитано на 2200 Вт, при 65 °C — на 1700 Вт. Для кратковременных процессов предусмотрен запас до 5500 Вт, поэтому инвертор способен обслуживать оборудование, которому при включении требуется заметно больше энергии, чем в установившемся режиме. Максимальный КПД достигает 95 %.

В режимах с минимальным потреблением собственные энергозатраты устройства снижаются: без нагрузки инвертор потребляет 11 Вт, в AES — 7 Вт, а в Search — 2 Вт. Это особенно актуально для автономных систем, где оборудование значительную часть времени находится в ожидании нагрузки.

Аккумулятор может дополнять сеть или генератор в моменты повышенного потребления

PowerControl используется для ограничения нагрузки на внешний источник AC. После задания допустимого входного тока MultiPlus-II распределяет доступную мощность между подключёнными потребителями и зарядным устройством. Если нагрузка возрастает, ток зарядки может быть уменьшен, чтобы не превышать возможности сети, берегового подключения или генератора.

PowerAssist работает в обратном направлении: когда внешнего источника уже недостаточно, инвертор добавляет к нему мощность от 48-вольтовой аккумуляторной батареи. Для модели 3000 ВА инверторная часть способна дополнить AC-источник мощностью до 3000 ВА. При максимальном входном токе 32 А это позволяет кратковременно получить на основном выходе больший доступный ток без необходимости постоянно использовать внешний источник повышенной мощности.

После уменьшения нагрузки аккумулятор перестаёт компенсировать дефицит, а освободившийся ресурс входной линии снова может использоваться для зарядки. Такая схема полезна в установках, где мощность генератора или подключения к электросети ограничена, но периодически возникают кратковременные пики потребления.

Два выхода переменного тока позволяют заранее определить приоритетные нагрузки

Основной AC-out-1 рассчитан на оборудование, которое должно сохранять питание после исчезновения напряжения на входе. Пока сеть или генератор доступны, энергия проходит через MultiPlus-II к нагрузке, а зарядная часть может одновременно восстанавливать аккумулятор. При исчезновении подходящего входного AC устройство переходит на инверторный режим и питает основной выход от батареи.

AC-out-2 решает другую задачу. Этот канал предназначен для потребителей, которым не требуется резерв от аккумулятора. При переходе системы на автономную работу дополнительный выход отключается, поэтому накопленная энергия остаётся доступной для более важных устройств на AC-out-1.

Такое разделение удобно, например, когда резервировать необходимо освещение, связь, автоматику или компьютерную технику, а мощные бытовые нагрузки должны работать только при наличии сети либо запущенного генератора.

Зарядный ток 35 А сочетается с адаптивной многоступенчатой логикой

Зарядное устройство MultiPlus-II 48/3000/35-32 рассчитано на максимальный ток 35 А. Базовые параметры для 48-вольтовой системы включают 57,6 В на этапе Absorption, 55,2 В в режиме Float и 52,8 В при длительном хранении в режиме Storage.

Стандартная зарядная программа построена по четырёхступенчатой адаптивной схеме с BatterySafe. Продолжительность процесса изменяется с учётом предшествующего разряда: после быстрого этапа восстановления заряда система переходит к контролируемой абсорбции, затем к поддерживающему напряжению и при длительном подключении снижает его до уровня хранения.

Параметры зарядки можно конфигурировать под используемую аккумуляторную технологию. Дополнительные контакты Voltage Sense позволяют измерять напряжение непосредственно на батарее или распределительных точках и компенсировать падение напряжения в силовой DC-проводке.

Поддерживается и температурная коррекция зарядного напряжения. Для этого подключается внешний датчик на отрицательную клемму аккумулятора. В комплектацию 48-вольтовой модели такой датчик не входит; совместимый аксессуар имеет артикул ASS000001000.

Шесть одинаковых MultiPlus-II можно объединить в общую систему

Модель 48/3000/35-32 допускает прямое параллельное соединение нескольких инверторов/зарядных устройств. В одной конфигурации может работать до шести одинаковых MultiPlus-II. Все устройства подключаются к общей аккумуляторной системе, а обмен служебными данными и синхронизация выполняются через VE.Bus.

При создании параллельной установки используются одинаковые модели, а DC-проводники отдельных инверторов подбираются с одинаковой длиной и сечением. Такой подход позволяет увеличить суммарную инверторную мощность и общий доступный зарядный ток без перехода на единичное устройство более высокого класса.

VE.Bus также позволяет сформировать трёхфазную систему по схеме звезда (Y). Совместимые устройства распределяются по фазам и после физического соединения конфигурируются для синхронной работы. Схема треугольник (Δ) для MultiPlus-II не применяется.

Для 3-кВА версии не требуется внешний AC transfer switch при стандартном параллельном объединении. Это отличает её от старших моделей MultiPlus-II мощностью 8, 10 и 15 кВА, для которых параллельная архитектура строится с отдельным внешним переключателем.

VE.Bus оставляет возможность добавить полноценный интернет-мониторинг

MultiPlus-II 48/3000/35-32 не имеет встроенной GX-карты, однако систему можно дополнить отдельным GX-устройством, например Cerbo GX. VE.Bus обеспечивает передачу данных между инвертором и управляющим оборудованием, поэтому замена самого MultiPlus-II для добавления функций мониторинга не требуется.

После подключения GX-устройства к локальной сети становится доступен Victron Remote Management. Через VRM можно просматривать параметры энергетической системы и историю её работы с компьютера или мобильного устройства, а состав отображаемых данных расширяется по мере подключения других совместимых компонентов Victron.

Интерфейсы управления рассчитаны не только на базовое включение и выключение

Помимо VE.Bus, устройство оснащено двумя универсальными коммуникационными портами и двумя программируемыми аналогово-цифровыми входами/выходами. Последние могут использоваться для различных задач внешней автоматики, включая обмен сигналами с системой управления литиевой аккумуляторной батареи.

Программируемое реле можно задействовать для сигнализации состояния, управления генератором и других сценариев. Отдельный вход Remote on/off позволяет организовать внешнее включение и выключение устройства без доступа к переключателю непосредственно на корпусе.

Дополнительно поддерживается внешний датчик тока AC на 100 А. Он используется в конфигурациях, где требуется измерять ток за пределами встроенного тракта MultiPlus-II и учитывать внешние потоки мощности при работе системы.

Силовые клеммы разделены для 48-вольтовой и 230-вольтовой частей

Аккумуляторная батарея подключается к силовым выводам M8. На стороне переменного тока предусмотрены отдельные соединения для AC-in, AC-out-1 и AC-out-2, выполненные на винтовых клеммах с допустимым сечением проводника 13 мм².

При монтаже необходимо учитывать ток аккумуляторной стороны, длину DC-проводников, номиналы защитных устройств и возможности входной AC-линии. Для 3-кВА версии максимальный сквозной ток составляет 32 А, поэтому входная и выходная защита подбирается с учётом этого ограничения и фактической нагрузки установки.

Корпус массой 19 кг рассчитан на вертикальную стационарную установку

MultiPlus-II 48/3000/35-32 выполнен в стальном корпусе синего цвета RAL 5012. Степень защиты составляет IP22, а отвод тепла при работе обеспечивает встроенный вентилятор. Допустимый диапазон температуры окружающей среды находится в пределах от -40 до +65 °C, относительная влажность может достигать 95 % при отсутствии конденсации.

Габариты корпуса PMP482305012 составляют 506 × 275,4 × 147,1 мм, вес — 19 кг. Максимальная высота эксплуатации над уровнем моря составляет 2000 м. При размещении необходимо оставить свободное пространство для вентиляции и обеспечить прочную монтажную поверхность.

Защитная электроника реагирует на короткое замыкание выхода, перегрузку, чрезмерно высокое или низкое напряжение аккумулятора, перегрев, появление 230 В AC на инверторном выходе и повышенный уровень пульсаций на входе постоянного тока.

VictronEnergy MultiPlus-II 48/3000/35-32 сочетает инвертор номинальной мощностью 3000 ВА, зарядное устройство 35 А и AC-тракт 32 А в одном устройстве. Модель рассчитана на работу с 48-вольтовыми аккумуляторами, имеет два выхода переменного тока, поддерживает PowerControl и PowerAssist, допускает прямое параллельное объединение до шести одинаковых устройств и может быть интегрирована с GX-оборудованием для удалённого мониторинга через VRM.

Комплект поставки:

• Инвертор VictronEnergy MultiPlus-II 48/3000/35-32;
• Заводская упаковка;
• Стандартная гарантия Victron Energy — 5 лет.

Датчик температуры аккумулятора в комплект 48-вольтовой модели не входит и приобретается отдельно — артикул ASS000001000.
