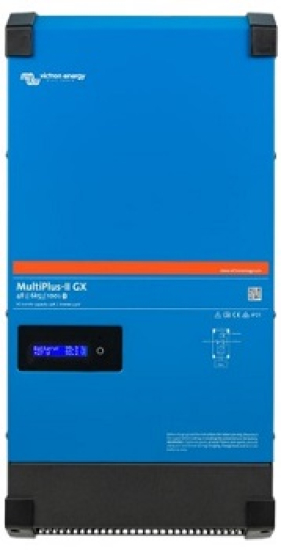

Инвертор VictronEnergy MultiPlus-II 48/4k5/55-32 GX

Инвертор VictronEnergy MultiPlus-II 48/4k5/55-32 GX

VictronEnergy MultiPlus-II 48/4k5/55-32 GX — инвертор/зарядное устройство для аккумуляторных систем 48 В со встроенным коммуникационным модулем GX. Модель объединяет инвертор на 230 В, зарядное устройство 55 А, автоматический переключатель AC, функции PowerControl и PowerAssist, а также средства локального и удалённого мониторинга. Встроенная GX-карта оснащена дисплеем на 2 × 16 символов и интерфейсами BMS-Can, USB, Ethernet, VE.Direct и Wi-Fi. Версия PMP482406000 обеспечивает непрерывную выходную мощность 4 кВт при 25 °C, допускает пиковую нагрузку 7 кВт в течение 1 минуты и рассчитана на входной ток AC до 32 А.

Инвертор VictronEnergy MultiPlus-II 48/4k5/55-32 GX характеристики:

• Артикул производителя — PMP482406000;
• Тип устройства — инвертор/зарядное устройство со встроенным GX-модулем;
• Номинальное напряжение аккумуляторной системы — 48 В;
• Диапазон входного напряжения DC — 38–60 В;
• Диапазон входного напряжения AC — 187–265 В;
• Диапазон входной частоты AC — 45–65 Гц;
• Максимальный входной ток AC — 32 А;
• Переключатель AC — 32 А;
• Выходное напряжение в режиме инвертора — 230 В AC ±2 %;
• Выходная частота — 50 Гц ±0,1 %, с возможностью настройки на 60 Гц;
• Дополнительный выход AC — да, 32 А;
• Непрерывная выходная мощность при 25 °C — 4 кВт;
• Непрерывная выходная мощность при 40 °C — 3,7 кВт;
• Непрерывная выходная мощность при 65 °C — 3 кВт;
• Ограниченная по времени мощность при холодном старте — 4,5 кВт в течение 2 часов;
• Ограниченная по времени мощность при холодном старте — 6 кВт в течение 25 минут;
• Пиковая мощность — 7 кВт в течение 1 минуты;
• Максимальная мощность отдачи в сеть — 4 кВт;
• Максимальная эффективность — 95 %;
• Потребление без нагрузки — 20 Вт;
• Потребление без нагрузки в режиме AES — 13 Вт;
• Потребление без нагрузки в режиме Search — 8 Вт;
• Максимальный ток заряда при 25 °C — 55 А;
• Максимальный ток заряда при 40 °C — 50 А;
• Напряжение абсорбционного заряда — 57,6 В;
• Напряжение поддерживающего заряда Float — 55,2 В;
• Напряжение режима Storage — 52,8 В;
• Совместимые типы аккумуляторов — литиевые, свинцово-кислотные, цинк-бромные и другие при соответствующей настройке зарядного устройства;
• PowerControl — да;
• PowerAssist — да;
• Встроенная GX-карта — да;
• Дисплей GX — с подсветкой, 2 × 16 символов;
• Wi-Fi — да;
• Ethernet — да;
• USB — да;
• VE.Direct — да;
• BMS-Can — да, выделенный порт для совместимых BMS с CAN-шиной 500 кбит/с;
• Совместимость выделенного BMS-Can порта с устройствами VE.Can — нет;
• Подключение к VRM Portal — да, через Wi-Fi или Ethernet;
• VE.Bus — да;
• Количество универсальных коммуникационных портов — 2;
• Количество аналогово-цифровых AUX-входов — 2;
• Программируемое реле — да;
• Программируемый выход с открытым коллектором — 70 В / 100 мА;
• Вспомогательное питание — 12 В / 100 мА;
• Контакты измерения напряжения аккумулятора — да;
• Дистанционное включение/выключение — да;
• Внешний датчик тока AC — опционально, 100 А;
• Параллельная работа — до 6 устройств в системе;
• Трёхфазная конфигурация — да, схема звезда (Y);
• Трёхфазная конфигурация треугольник (Δ) — не поддерживается;
• Количество активных GX-устройств в одной параллельной или трёхфазной системе — 1;
• Степень защиты корпуса — IP21;
• Материал корпуса — сталь;
• Цвет корпуса — синий RAL 5012;
• Охлаждение — вентилятор;
• Рабочая температура — от -40 до +65 °C;
• Максимальная влажность — 95 %, без конденсации;
• Максимальная высота эксплуатации над уровнем моря — 2000 м;
• Подключение аккумулятора — болты M8;
• Подключение 230 В AC — винтовые клеммы 13 мм²;
• Габариты, В × Ш × Г — 590 × 275 × 149 мм;
• Вес — 21400 г.

Номинальные 4 кВт дополняются повышенной кратковременной отдачей

Силовая часть MultiPlus-II 48/4k5/55-32 GX рассчитана на формирование напряжения 230 В AC с частотой 50 Гц при работе от 48-вольтовой аккумуляторной системы. Непрерывная мощность достигает 4 кВт при 25 °C, сохраняется на уровне 3,7 кВт при 40 °C и составляет 3 кВт при температуре 65 °C.

При запуске оборудования с повышенным стартовым потреблением доступен дополнительный резерв. После холодного старта устройство поддерживает 4,5 кВт в течение 2 часов и 6 кВт в течение 25 минут. Максимальная кратковременная мощность достигает 7 кВт на протяжении 1 минуты. КПД преобразования составляет до 95 %, а предельная мощность передачи энергии обратно в сеть равна 4 кВт.

PowerControl и PowerAssist управляют нагрузкой при ограниченной мощности AC

PowerControl позволяет установить допустимый предел тока для сети, генератора или другого внешнего источника. Инвертор/зарядное устройство контролирует потребление подключённой нагрузки и использует оставшийся энергетический ресурс для зарядки аккумулятора, не превышая заданное ограничение по входному току.

При активации PowerAssist аккумуляторная система может временно дополнить мощность внешнего источника. Если потребление превышает доступную мощность сети или генератора, MultiPlus-II GX подключает инверторную часть и компенсирует дефицит энергией батареи. Когда нагрузка уменьшается, свободная мощность снова становится доступна для зарядки аккумуляторов.

Раздельные AC-выходы помогают определить приоритет резервного питания

Основной выход AC-out-1 предназначен для нагрузок, которым необходимо продолжать работу после исчезновения внешнего переменного напряжения. При отключении сети или генератора устройство переключает питание на инвертор менее чем за 20 мс, благодаря чему компьютеры и другая чувствительная электроника могут продолжать работу без длительного перерыва.

Выход AC-out-2 применяется для потребителей, которые не требуется питать от аккумуляторной батареи. Он работает при наличии AC на входе и отключается при переходе системы в автономный режим. Такое разделение позволяет резервировать критически важное оборудование и не расходовать заряд батареи на второстепенные нагрузки.

Зарядный модуль 55 А сочетает адаптивный алгоритм и температурную компенсацию

Зарядная часть MultiPlus-II 48/4k5/55-32 GX развивает ток до 55 А при 25 °C и до 50 А при 40 °C. Для 48-вольтовой системы используются напряжение абсорбции 57,6 В, уровень Float 55,2 В и режим хранения Storage с напряжением 52,8 В.

Четырёхступенчатая адаптивная зарядка включает этапы Bulk, BatterySafe, Absorption и Float, а режим Storage уменьшает продолжительное воздействие повышенного напряжения на полностью заряженную батарею. Параметры зарядного устройства можно адаптировать для литиевых, свинцово-кислотных, цинк-бромных и других совместимых аккумуляторов.

Для температурной компенсации предусмотрено подключение внешнего датчика. В комплектацию 48-вольтовой модели он не входит и приобретается отдельно под артикулом ASS000001000.

Встроенный GX превращает инвертор в центр связи энергетической системы

GX-карта интегрирована непосредственно в корпус MultiPlus-II и заранее соединена с инверторной частью. На передней панели расположен дисплей с подсветкой на 2 × 16 символов, на котором можно просматривать параметры аккумулятора, инвертора и подключённого оборудования системы.

Для связи предусмотрены Wi-Fi и Ethernet, поэтому данные установки можно контролировать локально или передавать в Victron Remote Management. Подключение к VRM Portal обеспечивает удалённый просмотр параметров, истории работы и состояния энергетической системы через интернет.

В набор физических интерфейсов также входят USB, VE.Direct и выделенный BMS-Can. BMS-Can рассчитан на совместимые аккумуляторные системы с управлением по CAN-шине 500 кбит/с. Этот порт предназначен именно для BMS-Can и не используется для подключения обычных устройств Victron VE.Can.

VE.Bus позволяет объединять инверторы в более мощные установки. В параллельную систему допускается включать до шести устройств при соблюдении требований к совместимости моделей, версии прошивки и подключению. При построении такой конфигурации в системе используется только одно активное GX-устройство.

Для трёхфазного питания MultiPlus-II GX поддерживает конфигурацию звезда (Y). Соединение между устройствами выполняется через VE.Bus, после чего система программно конфигурируется для совместной работы по фазам. Схема треугольник (Δ) для этой серии не поддерживается.

Стальной корпус IP21 рассчитан на стационарный монтаж и интенсивную работу

MultiPlus-II 48/4k5/55-32 GX выполнен в стальном корпусе синего цвета RAL 5012 со степенью защиты IP21. Внутреннее охлаждение осуществляется вентилятором. Диапазон рабочей температуры составляет от -40 до +65 °C, допустимая относительная влажность — до 95 % без образования конденсата.

Максимальная высота эксплуатации составляет 2000 м над уровнем моря. Подключение аккумуляторной батареи выполняется через болты M8, а вход и выход 230 В AC подключаются к винтовым клеммам с допустимым сечением проводника 13 мм². Размер корпуса составляет 590 × 275 × 149 мм, вес — 21400 г.

Электронные защиты контролируют короткое замыкание на выходе, перегрузку, слишком высокое и слишком низкое напряжение аккумулятора, перегрев, появление 230 В AC на инверторном выходе и чрезмерную пульсацию входного напряжения.

VictronEnergy MultiPlus-II 48/4k5/55-32 GX совмещает инвертор мощностью 4 кВт, зарядное устройство 55 А и коммуникационную платформу GX в одном корпусе. Wi-Fi, Ethernet, BMS-Can, USB, VE.Direct, VE.Bus и доступ к VRM расширяют возможности мониторинга и системной интеграции, а PowerControl, PowerAssist, два выхода AC и поддержка параллельной и трёхфазной работы позволяют использовать устройство в автономных, резервных и ESS-системах.

Комплект поставки:

• Инвертор VictronEnergy MultiPlus-II 48/4k5/55-32 GX;
• Заводская упаковка;
• Стандартная гарантия Victron Energy — 5 лет.

Датчик температуры аккумулятора в комплект не входит и приобретается отдельно — артикул ASS000001000.
