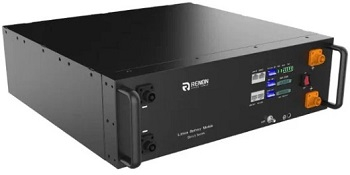

Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161)

Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161)

Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161) — низковольтный LiFePO4-модуль накопления энергии номинальной ёмкостью 5,12 кВт·ч для домашних и коммерческих систем резервного и автономного электропитания. Батарея работает с напряжением 51,2 В, имеет ёмкость 100 А·ч и допускает заряд и разряд током до 95 А. Встроенная BMS контролирует напряжение, ток и температуру ячеек, а интерфейсы CAN, RS485 и Wi-Fi обеспечивают обмен данными с совместимыми инверторами и удалённый мониторинг. Формат корпуса 3U рассчитан на стандартные 19-дюймовые шкафы, при этом несколько EBrick можно объединять параллельно для увеличения ёмкости и доступной мощности системы.

Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161) характеристики:

• Производитель — Renon;
• Серия — EBrick;
• Модель — R-EB005161;
• Тип устройства — низковольтный аккумуляторный модуль;
• Химический состав — LiFePO4;
• Номинальная энергия — 5,12 кВт·ч;
• Номинальная ёмкость — 100 А·ч;
• Номинальное напряжение — 51,2 В;
• Рабочий диапазон напряжения — 43,2–59,2 В;
• Выходная мощность — 4,8 кВт;
• Максимальный ток заряда/разряда — 95 А;
• Рекомендуемое напряжение заряда — 56,8 В;
• Максимальное напряжение заряда — 58,4 В;
• Напряжение отключения при разряде — 43,2 В;
• Первичная защита от перегрузки по току — 98 А / 10 с;
• Вторичная защита от перегрузки по току — 120 А / 30 мс;
• Встроенная BMS — да;
• Контроль напряжения ячеек — да;
• Контроль тока — да;
• Контроль температуры — да;
• Защита от перезаряда — да;
• Защита от глубокого разряда — да;
• Защита от перегрузки по току — да;
• Защита от короткого замыкания — да;
• Защита от повышенной и пониженной температуры — да;
• Количество батарей при параллельном объединении — до 31;
• Интерфейсы связи — CAN, RS485, Wi-Fi;
• Удалённый мониторинг — Renon Smart;
• Индикация уровня заряда SOC — 4 светодиода;
• Индикация состояния Wi-Fi — да;
• Индикация аварийного состояния — да;
• Коммуникационный порт инвертора — RJ45;
• Дополнительный коммуникационный разъём инвертора — 6-контактный;
• Порты параллельной связи — Link-in / Link-out;
• Dry Contact / GPIO — да;
• Количество положительных силовых терминалов — 2;
• Количество отрицательных силовых терминалов — 2;
• Силовые терминалы — для кабеля 25 мм²;
• Охлаждение — естественное;
• Ресурс — 8000 циклов при 25 °C, 0,5C, 80 % DoD и 80 % EOL;
• Расчётный календарный срок службы — 10 лет;
• Температура заряда — от 0 до +50 °C;
• Температура разряда — от -20 до +50 °C;
• Температура хранения — от -20 до +55 °C;
• Рекомендуемая температура хранения — от 0 до +35 °C;
• Максимальная влажность — 90 %, без конденсации;
• Максимальная высота эксплуатации — 4000 м;
• Степень защиты — IP20;
• Место установки — внутри помещения;
• Формат корпуса — 3U;
• Монтаж — стандартный 19-дюймовый шкаф или дополнительная стойка Renon;
• Габариты модуля, Ш × Г × В — 440 × 420 × 132 мм;
• Габариты с монтажными элементами, ручками и силовыми терминалами — 485 × 458 × 132 мм;
• Вес — 45 кг;
• Гарантия производителя — 10 лет;
• Сертификация — UL1973, UL9540A, IEC 62619, UN38.3, CEI 0-21, UKCA, EN 61000, EN 62311.

5,12 кВт·ч собраны в компактном низковольтном модуле 51,2 В

Основу EBrick R-EB005161 составляют литий-железо-фосфатные ячейки общей номинальной ёмкостью 100 А·ч. При напряжении 51,2 В это соответствует энергетическому запасу 5,12 кВт·ч. LiFePO4-химия ориентирована на длительную циклическую эксплуатацию и хорошо подходит для систем, в которых аккумулятор регулярно принимает энергию от солнечных панелей или сети и затем отдаёт её нагрузке.

Рабочее напряжение батареи находится в диапазоне 43,2–59,2 В. Рекомендуемый уровень зарядного напряжения составляет 56,8 В, максимальный — 58,4 В. При снижении напряжения до 43,2 В предусмотрено прекращение дальнейшего разряда.

Максимальный рабочий ток достигает 95 А, а выходная мощность одного модуля составляет 4,8 кВт. Эти параметры позволяют использовать одиночный EBrick как самостоятельный аккумуляторный блок или увеличивать возможности системы добавлением дополнительных модулей.

Фронтальная панель объединяет силовые соединения, связь и контроль состояния

Основные подключения вынесены на переднюю сторону корпуса. Здесь расположены две пары силовых терминалов, выключатель питания, порты связи с инвертором и соседними батареями, Wi-Fi, заземление и светодиодная индикация.

Четыре зелёных индикатора показывают уровень заряда аккумулятора. Один активный светодиод соответствует диапазону до 25 %, два — 25–50 %, три — 50–75 %, четыре — 75–100 %. Во время зарядки индикаторы переходят в мигающий режим.

Отдельные светодиоды сообщают о состоянии Wi-Fi и аварийных событиях. Такой набор индикации позволяет получить основные сведения о состоянии модуля непосредственно на корпусе без обязательного подключения приложения.

BMS следит за каждой ключевой величиной аккумуляторного блока

Встроенная система управления батареей контролирует напряжение, ток и температуру ячеек. BMS координирует заряд и разряд, следит за состоянием аккумулятора и участвует в согласованной работе нескольких модулей при параллельном объединении.

Комплекс защит включает реакции на перезаряд, чрезмерный разряд, повышенный ток, короткое замыкание и выход температуры за допустимые пределы. Дополнительная токовая защита имеет две ступени: 98 А с выдержкой 10 секунд и 120 А с реакцией в течение 30 мс.

LiFePO4-ячейки в сочетании с электронной BMS позволяют ориентировать EBrick не только на аварийное резервирование, но и на регулярный циклический режим в составе солнечной или гибридной энергетической системы.

До 31 EBrick можно объединить для поэтапного увеличения ёмкости

Архитектура EBrick позволяет начинать с одного аккумулятора и расширять систему по мере роста потребления. В параллельную конфигурацию объединяется до 31 батарейного модуля, при этом каждый новый R-EB005161 добавляет ещё 5,12 кВт·ч номинальной энергии.

Связь между батареями организована через отдельные Link-in и Link-out. Для каждого модуля задаётся собственный адрес, а аккумулятор с адресом 1 выполняет роль ведущего и поддерживает коммуникацию с инвертором.

Две пары силовых терминалов упрощают последовательное физическое соединение нескольких EBrick при расширении ёмкости. В системах повышенной мощности силовая часть может подключаться к общей шине, рассчитанной на полный ток всей установки.

CAN и RS485 позволяют BMS обмениваться данными с гибридным инвертором

Связь с внешним силовым оборудованием выполняется через CAN или RS485. Основной коммуникационный разъём имеет формат RJ45, дополнительно предусмотрен 6-контактный терминал с теми же линиями CAN и RS485.

На передней панели находится отдельный переключатель выбора протокола инвертора. Платформа EBrick рассчитана на интеграцию с широким перечнем низковольтных инверторов разных производителей, а конкретный коммуникационный профиль выбирается при настройке системы.

Обмен данными позволяет инвертору получать от BMS актуальную информацию о батарее и согласовывать заряд и разряд с её рабочими ограничениями.

Wi-Fi добавляет удалённый контроль без отдельного внешнего шлюза

EBrick оснащён собственным портом Wi-Fi-антенны. После подключения батареи к сети данные могут передаваться в платформу Renon Smart для просмотра через мобильное приложение или веб-интерфейс.

Удалённый мониторинг позволяет контролировать рабочее состояние системы, текущую мощность, статистику потребления и другие доступные параметры. Wi-Fi-индикатор на передней панели помогает определить состояние сетевого соединения во время настройки.

В стандартный комплект входит 2,4-гигагерцовая L-образная Wi-Fi-антенна, поэтому беспроводная связь предусмотрена самой конструкцией R-EB005161.

Корпус 3U устанавливается в стандартный 19-дюймовый аккумуляторный шкаф

R-EB005161 выполнен в горизонтальном корпусе высотой 3U. Формат рассчитан на размещение в стандартном 19-дюймовом шкафу, поэтому несколько батарей можно организовать в компактную вертикальную систему с общими силовыми и коммуникационными соединениями.

Размер самого батарейного модуля составляет 440 × 420 × 132 мм. С установленными монтажными элементами, ручками и выступающими силовыми соединениями занимаемое пространство увеличивается до 485 × 458 × 132 мм.

Для установки без полноценного шкафа предусмотрены дополнительные монтажные опоры Renon. Одна такая конструкция допускает штабелирование до четырёх EBrick, после чего модули механически фиксируются между собой.

Естественное охлаждение обходится без вентиляторов внутри батареи

EBrick использует пассивное естественное охлаждение. Отсутствие отдельной вентиляторной системы уменьшает количество движущихся элементов внутри аккумуляторного модуля и исключает постоянный шум от принудительного обдува.

Температура зарядки находится в пределах от 0 до +50 °C, разряд допускается от -20 до +50 °C. Для длительного хранения установлен диапазон от -20 до +55 °C, при этом предпочтительными являются условия от 0 до +35 °C.

Степень защиты IP20 предполагает размещение батареи внутри сухого помещения. Корпус не предназначен для открытой наружной установки и должен быть защищён от попадания воды и прямого воздействия атмосферных осадков.

8000 циклов рассчитаны на регулярную работу системы накопления энергии

Циклический ресурс R-EB005161 составляет 8000 циклов при температуре 25 °C, токе 0,5C, глубине разряда 80 % и остаточной ёмкости 80 % в конце расчётного ресурса. Эти условия позволяют корректно оценивать заявленный показатель без смешивания его с другими режимами эксплуатации.

Расчётный календарный срок службы составляет 10 лет. Гарантийный период также заявлен на 10 лет при выполнении установленных требований к монтажу, режиму эксплуатации и совместимости оборудования.

Такой ресурс делает EBrick подходящим для систем собственного потребления солнечной энергии, резервного питания, переноса нагрузки между периодами и других сценариев, где батарея регулярно проходит циклы заряда и разряда.

Система может расти от одиночного аккумулятора до многомодульного накопителя

Модульная архитектура позволяет подбирать запас энергии под фактическую нагрузку. Один R-EB005161 обеспечивает 5,12 кВт·ч, четыре батареи дают 20,48 кВт·ч, а дальнейшее увеличение выполняется добавлением параллельных модулей в пределах возможностей системы.

Стандартный рэковый формат хорошо подходит для технических помещений, гаражей и выделенных зон энергетического оборудования, где батарейный массив можно расположить рядом с гибридным инвертором и распределительной частью системы.

Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161) сочетает 5,12 кВт·ч номинальной энергии, LiFePO4-химию, максимальный рабочий ток 95 А и встроенную BMS с коммуникацией CAN, RS485 и Wi-Fi. Возможность параллельного объединения до 31 модуля позволяет масштабировать накопитель по мере необходимости, а корпус 3U упрощает размещение в стандартных 19-дюймовых шкафах. Ресурс 8000 циклов, пассивное охлаждение и удалённый мониторинг через Renon Smart ориентируют EBrick на длительную работу в современных системах резервного и солнечного электропитания.

Комплект поставки:

• Литиевая аккумуляторная батарея Renon EBrick 51.2V 100AH (R-EB005161);
• Коммуникационный кабель RJ45 T568B длиной 160 мм для параллельного соединения;
• Wi-Fi-антенна 2,4 ГГц;
• Положительный силовой коннектор для кабеля 25 мм²;
• Отрицательный силовой коннектор для кабеля 25 мм²;
• Руководство пользователя;
• Заводская упаковка;
• Гарантия производителя — 10 лет.

Готовые положительный и отрицательный силовые кабели, дополнительная батарейная стойка, блок изменения распиновки коммуникационного кабеля и дополнительные сетевые кабели относятся к опциональным компонентам и подбираются под конфигурацию конкретной системы.
