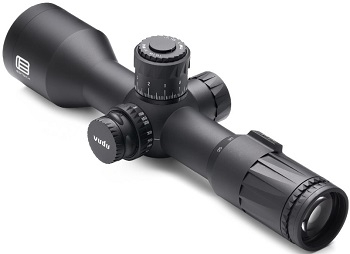

Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD)

Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD)

Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD) – компактная высокократная модель серии Vudu с 50-миллиметровым объективом, первой фокальной плоскостью и развитой сеткой Horus H59. При диапазоне увеличения 5–25× корпус имеет длину всего 285 мм, благодаря чему на монтажной планке остаётся больше свободного места, чем при использовании большинства полноразмерных прицелов сопоставимой кратности.

H59 построена в системе MRAD и представляет собой полноценную координатную сетку Horus Grid. Помимо центрального перекрестия, она содержит горизонтальные и вертикальные ориентиры для определения дистанции, удержания по высоте, поправок на ветер и движения цели. Поскольку сетка находится в первой фокальной плоскости, все её угловые значения сохраняются при любом выбранном увеличении.

Механика прицела также выполнена в MRAD. Вертикальная турель оснащена фиксацией Push/Pull и системой EZ Chek Zero Stop, а боковой блок объединяет управление подсветкой и отстройку параллакса. Оптическая система XC High-Density, 34-миллиметровая алюминиевая труба и 50-миллиметровый объектив рассчитаны на точную работу на средних и дальних дистанциях.

Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD) характеристики:

• Модель — Vudu 5-25x50 FFP H59; артикул — VDU5-25FFH59; система измерения — MRAD;
• Оптика — увеличение 5–25×, объектив 50 мм, труба 34 мм, первая фокальная плоскость FFP;
• Поле зрения на 91,4 м — 7,1 м при 5× и 1,43 м при 25×;
• Удаление глаза — 75–94 мм при 5× и 83–92 мм при 25×; выходной зрачок — 5,5 / 2,1 мм;
• Сетка — Horus H59, MRAD, Horus Grid с разметкой для дальнометрии, вертикальных и ветровых выносов;
• Разметка H59 — вторичные горизонтальные линии через 1 MRAD, крупные отметки через 1 MRAD, промежуточные — через 0,2 MRAD;
• Подсветка — 10 уровней яркости; питание — CR2032; ресурс — до 500 часов на уровне 5;
• Автоматическое отключение подсветки — через 2 часа бездействия;
• Поправки — 0,1 MRAD за клик, 10 MRAD за оборот; диапазон — 29 MRAD по вертикали и 23 MRAD по горизонтали;
• Механика — Push/Pull Locking Elevation Turret, EZ Chek Zero Stop, закрытый барабан горизонтальной поправки, боковая регулировка параллакса;
• Оптика — XC High-Density Low Dispersion с многослойным антибликовым покрытием;
• Корпус — авиационный алюминий, твёрдое анодирование Type III, азотное заполнение, влагозащищённая и ударостойкая конструкция;
• Габариты — длина 285 мм, наружный диаметр объектива 58 мм, окуляра 43,4 мм; масса с батарейкой — 835 г;
• Страна производства — Япония.

Horus H59 – сетка с рабочим полем вместо отдельных BDC-меток

H59 использует другую логику, чем классические сетки с несколькими точками падения. Ниже основной горизонтальной линии развёрнута сеточная структура, где каждая вертикальная и горизонтальная координата может служить самостоятельной точкой удержания. Это позволяет связать рассчитанную баллистику конкретного патрона с определёнными участками сетки и вводить поправку непосредственно положением перекрестия.

Вторичные горизонтальные линии расположены через 1 MRAD. Крупные вертикальные штрихи на них также разделены интервалами 1 MRAD, а более мелкие промежуточные отметки имеют шаг 0,2 MRAD. Отдельные элементы основной горизонтали предназначены для работы с движущимися объектами, а дополнительные точки продолжают диапазон удержаний за пределами основного Horus Grid.

Первая фокальная плоскость и увеличение 5–25×

При изменении кратности H59 масштабируется одновременно с наблюдаемой сценой. Поэтому расстояние между соседними MRAD-отметками остаётся угловой константой и не требует пересчёта для промежуточных значений зума. На 5× сетка выглядит компактнее и оставляет больше пространства для поиска объекта, а на 25× её мелкие элементы становятся визуально крупнее.

Поле зрения при минимальном увеличении составляет 7,1 м на дистанции 91,4 м. На максимальной кратности оно уменьшается до 1,43 м. Удаление глаза изменяется с 75–94 мм до 83–92 мм, поэтому при работе кольцом увеличения положение глаза относительно окуляра остаётся в близком диапазоне.

Корпус длиной 285 мм и место для дополнительной оптики

Прицел заметно короче многих высокократных систем с 50-миллиметровым объективом. Длина корпуса составляет 285 мм при диапазоне 5–25×. Компактная компоновка освобождает участок планки перед объективом и упрощает размещение совместимых навесных тепловизионных или ночных модулей перед основной дневной оптикой.

Центральная труба имеет диаметр 34 мм. Масса прицела с установленной батарейкой составляет 835 г. Кольцо изменения кратности поддерживает съёмный Throw Lever, позволяющий быстрее переводить оптику между разными значениями увеличения.

XC High-Density и объектив 50 мм

Оптическая система выполнена с применением низкодисперсионного стекла XC High-Density. На поверхности линз нанесено многослойное антибликовое покрытие, уменьшающее паразитные отражения и поддерживающее контраст изображения при изменении освещения.

Диаметр объектива составляет 50 мм. Выходной зрачок равен 5,5 мм на кратности 5× и уменьшается до 2,1 мм при 25×. Настройка параллакса выполняется отдельным механизмом на левой стороне центрального блока и используется для согласования плоскости сетки с изображением цели на выбранной дистанции.

MRAD-барабаны, Push/Pull Lock и EZ Chek Zero Stop

Механическая система согласована с H59: один фиксированный клик соответствует 0,1 MRAD. Один полный оборот вертикального барабана составляет 10 MRAD, общий диапазон механической регулировки достигает 29 MRAD по вертикали и 23 MRAD по горизонтали.

Вертикальная турель имеет Push/Pull Locking System. Для ввода поправки барабан разблокируется подъёмом, а после установки значения фиксируется нажатием вниз. EZ Chek Zero Stop создаёт механическую точку остановки при обратном вращении и позволяет быстрее возвращаться к установленному нулю после временного ввода вертикальной коррекции.

Подсветка H59 и питание CR2032

Сетка вытравлена на оптическом элементе и остаётся доступной при выключенной электронике. Для условий недостаточного освещения предусмотрена подсветка с десятью уровнями интенсивности. Управление расположено рядом с механизмом отстройки параллакса.

Питание обеспечивает одна батарейка CR2032. На пятом уровне яркости ресурс достигает 500 часов при комнатной температуре. Если органы управления не используются в течение двух часов, подсветка автоматически выключается, уменьшая расход элемента питания.

Защищённая 34-миллиметровая конструкция

Цельный корпус выполнен из авиационного алюминия и имеет твёрдое анодированное покрытие Type III. Внутренняя полость заполнена азотом, а уплотнения ограничивают проникновение влаги и загрязнений. Конструкция рассчитана на отдачу, механические воздействия и эксплуатацию в сложных погодных условиях.

Наружный диаметр объективной части составляет 58 мм, максимальный диаметр окуляра – 43,4 мм. Эти значения полезны при подборе защитных крышек и оценке необходимой высоты монтажных колец.

Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD) сочетает короткий для своего класса 285-миллиметровый корпус с диапазоном увеличения 5–25× и развитой координатной сеткой Horus. Первая фокальная плоскость сохраняет MRAD-геометрию при любой кратности, а согласованные барабаны 0,1 MRAD, EZ Chek Zero Stop, боковой параллакс и 50-миллиметровый объектив формируют полноценную систему для точной работы на средних и дальних дистанциях.

Комплект поставки:

• Оптический прицел EOTech Vudu 5-25x50 FFP H59 (MRAD);
• Солнцезащитная бленда;
• Съёмный рычаг Throw Lever;
• Батарейка CR2032;
• Салфетка для очистки оптики;
• Шестигранный ключ для настройки Zero Stop;
• Инструкция пользователя;
• Инструкция по прицельной сетке Horus H59.
