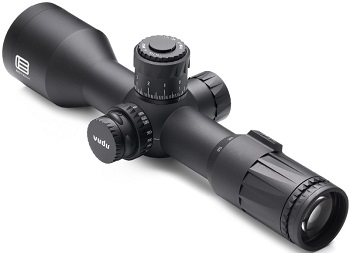

Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus

Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus

Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus – компактная высокократная оптика с диапазоном увеличения 5–25×, объективом 50 мм и сеткой Horus TREMOR3 в первой фокальной плоскости. При длине 285 мм модель объединяет пятиступенчатый диапазон зума с полноценной MRAD-системой, поэтому сетка и механические поправки работают в одинаковых угловых единицах.

TR3 построена не как обычное перекрестие с несколькими баллистическими рисками, а как развитая сетка Horus Grid. В ней предусмотрены вертикальные и горизонтальные точки удержания, шкалы Rapid Range Bars, маркеры оценки размеров цели, упреждения для движущихся объектов и фирменные Time of Flight Wind Dots. Благодаря расположению в первой фокальной плоскости угловые значения элементов сохраняются при любом увеличении от 5× до 25×.

Прицел выполнен на цельной 34-миллиметровой трубе из авиационного алюминия и оснащён 50-миллиметровым объективом, боковой регулировкой параллакса, запираемым вертикальным барабаном и системой EZ Chek Zero Stop. Красная подсветка TR3 имеет 10 уровней яркости, питается от CR2032 и автоматически отключается через два часа бездействия.

Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus характеристики:

• Модель — Vudu 5-25x50 FFP Horus TR3; артикул — VDU5-25FFTR3; система измерения — MRAD;
• Оптика — увеличение 5–25×, объектив 50 мм, центральная труба 34 мм, первая фокальная плоскость FFP;
• Поле зрения на дистанции 91,4 м — 7,1 м при 5× и 1,43 м при 25×;
• Удаление глаза — 75–94 мм при 5× и 83–92 мм при 25×; выходной зрачок — 5,5 и 2,1 мм;
• Сетка — Horus TREMOR3 (TR3), Horus Grid, MRAD, Time of Flight Wind Dots, Rapid Range Bars и шкала упреждений;
• Разметка — основная сетка с шагом 0,2 MRAD и дополнительные прецизионные шевроны 0,1 MRAD;
• Подсветка — 10 уровней яркости; питание — CR2032; ресурс — до 500 часов на уровне 5;
• Автоматическое отключение подсветки — через 2 часа бездействия;
• Поправки — 0,1 MRAD за клик, 10 MRAD за полный оборот; диапазон — 29 MRAD по вертикали и 23 MRAD по горизонтали;
• Механика — запираемый Push/Pull вертикальный барабан, закрытый барабан горизонтальных поправок, EZ Chek Zero Stop;
• Оптика — XC High-Density Low Dispersion с многослойным антибликовым покрытием; боковая регулировка параллакса;
• Корпус — авиационный алюминий, цельная конструкция, твёрдое анодирование Type III, азотное заполнение;
• Защита — от воды, пыли, внутреннего запотевания, отдачи и ударных нагрузок;
• Габариты — длина 285 мм, максимальный наружный диаметр объектива 58 мм, окуляра 43,4 мм; масса с батарейкой — 835 г;
• Страна производства — Япония.

Horus TREMOR3 – полноценная координатная сетка MRAD

В центре TR3 находится не изолированная прицельная точка, а разветвлённая координатная структура. Основная Horus Grid разбита с интервалами 0,2 MRAD и создаёт большое количество точек для вертикального и горизонтального удержания. Дополнительные шевронные метки размером 0,1 MRAD предназначены для более точного измерения размеров объектов и расстояний между элементами сетки.

Нижняя часть постепенно расширяется по горизонтали, поэтому при увеличении вертикального выноса остаётся доступен большой диапазон поправок по ветру. Такая компоновка позволяет использовать сетку как единое поле координат, а не постоянно возвращаться к центральному перекрестию после определения необходимой поправки.

Time of Flight Wind Dots и Rapid Range Bars

TREMOR3 получила несколько специальных элементов, которых нет в более простых MRAD-сетках. Time of Flight Wind Dots располагаются непосредственно в сеточном поле и могут быть сопоставлены с баллистикой конкретной системы после предварительного расчёта. Они служат визуальными ориентирами для поправки на ветер без необходимости отсчитывать большое количество обычных делений.

В верхней зоне находятся Rapid Range Bars. Их угловой размер изменяется ступенчато, что позволяет сопоставлять известный размер наблюдаемого объекта с определённым участком шкалы. На основной горизонтальной линии также размещены цифровые ориентиры для упреждения движущихся целей.

FFP: одинаковая MRAD-геометрия от 5× до 25×

Размещение TR3 перед системой изменения увеличения заставляет сетку масштабироваться вместе с изображением. При переходе от 5× к 25× расстояние между её линиями визуально увеличивается, но угловое значение остаётся неизменным. Поэтому интервал 0,2 MRAD соответствует одному и тому же углу независимо от положения кольца зума.

На минимальной кратности структура TR3 занимает сравнительно небольшую часть поля зрения и оставляет пространство для поиска объекта. При росте увеличения мелкие элементы сетки становятся визуально крупнее, раскрывая более подробную разметку Horus Grid.

Компактный корпус при диапазоне 5–25×

Одна из характерных особенностей Vudu 5-25x50 – длина всего 285 мм. Короткая компоновка оставляет больше свободного пространства на верхней монтажной планке перед объективом. Это особенно удобно при построении оптической системы, где перед основным прицелом устанавливается отдельный совместимый наблюдательный модуль.

Диаметр центральной трубы составляет 34 мм, объективной линзы – 50 мм. Поле зрения меняется от 7,1 м на дистанции 91,4 м при 5× до 1,43 м при 25×. Удаление глаза составляет 75–94 мм на минимальной и 83–92 мм на максимальной кратности.

XC High-Density и 50-миллиметровый объектив

Оптический тракт использует стекло XC High-Density с низкой дисперсией. Многослойное антибликовое покрытие нанесено на поверхности линз для уменьшения отражений и сохранения контрастности изображения. Выходной зрачок составляет 5,5 мм на увеличении 5× и 2,1 мм при 25×.

Боковой механизм параллакса вынесен на левую сторону центрального блока. Он позволяет согласовать плоскость изображения объекта с плоскостью сетки при работе на разных дистанциях. На высоких увеличениях такая настройка особенно важна, поскольку смещение глаза относительно оптической оси становится заметнее.

0,1 MRAD, Push/Pull Lock и EZ Chek Zero Stop

Механика прицела полностью согласована с TR3: один клик изменяет положение точки прицеливания на 0,1 MRAD, а полный оборот вертикальной шкалы соответствует 10 MRAD. Общий запас регулировки составляет 29 MRAD по вертикали и 23 MRAD по горизонтали.

Вертикальный барабан использует механизм Push/Pull. В поднятом положении он доступен для изменения настройки, после чего барабан можно зафиксировать, уменьшив вероятность случайного смещения. EZ Chek Zero Stop создаёт механический предел возврата к установленному нулю после временного ввода вертикальной поправки. Горизонтальная турель закрывается защитной крышкой.

10 уровней подсветки и автономная работа

TR3 вытравлена непосредственно на оптическом элементе, поэтому сама сетка остаётся видимой независимо от состояния батарейки. Электроника отвечает за её подсветку в условиях, когда естественного контраста недостаточно. Пользователю доступны десять ступеней интенсивности.

Питание обеспечивает одна батарейка CR2032. На среднем пятом уровне яркости ресурс достигает 500 часов при комнатной температуре. Если в течение двух часов органы управления не используются, подсветка автоматически выключается для уменьшения расхода энергии.

Цельная 34-миллиметровая труба

Основная конструкция выполнена из авиационного алюминия и образует цельную 34-миллиметровую трубу. Наружная поверхность имеет твёрдое анодированное покрытие Type III. Оптический объём заполнен азотом, а кольцевые уплотнения препятствуют проникновению пыли и влаги и уменьшают вероятность внутреннего запотевания при изменении температуры.

Масса прицела вместе с батарейкой составляет 835 г. Для быстрого изменения увеличения на кольцо зума устанавливается съёмный Throw Lever, который также входит в штатную комплектацию.

Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus сочетает компактный 285-миллиметровый корпус с полноценной высокократной системой и развитой сеткой Horus TREMOR3. FFP сохраняет MRAD-геометрию при изменении увеличения, сетка позволяет работать с большим количеством вертикальных и ветровых ориентиров, а запираемая турель, EZ Chek Zero Stop, боковой параллакс и оптика XC High-Density формируют комплекс для точной работы на средних и больших дистанциях.

Комплект поставки:

• Оптический прицел EOTech Vudu 5-25x50 FFP TR3 Horus;
• Солнцезащитная бленда;
• Съёмный рычаг Throw Lever;
• Батарейка CR2032;
• Салфетка для очистки оптики;
• Шестигранный ключ для настройки Zero Stop;
• Инструкция пользователя;
• Инструкция по прицельной сетке Horus TREMOR3.
