Оптический прицел призматический Trijicon ACOG 3.5x35 сетка .223 Red Chevron BAC NS

Оптический прицел призматический Trijicon ACOG 3.5x35 сетка .223 Red Chevron BAC NS

Trijicon ACOG 3.5x35 .223 Red Chevron BAC NS — призматический оптический прицел семейства Advanced Combat Optical Gunsight с постоянным увеличением 3,5×, объективом 35 мм и красной прицельной сеткой Chevron для конфигурации .223/5.56. Версия TA11-C-100236 использует двойную пассивную подсветку: в светлое время суток марка получает свет от оптоволоконного элемента, а при слабом внешнем освещении её видимость поддерживает тритиевый источник. Электрический элемент питания для такой системы не требуется.

ACOG относится к классической оптике и не является тепловизионным или электронным прибором ночного видения. Изображение формируется обычной призматической оптической системой, а тритий и оптоволокно отвечают исключительно за подсветку прицельной марки.

Оптический прицел призматический Trijicon ACOG 3.5x35 сетка .223 Red Chevron BAC NS характеристики:

• Производитель — Trijicon;
• Серия — ACOG (Advanced Combat Optical Gunsight);
• Артикул поставки — TA11-C-100236;
• Тип — призматический оптический прицел;
• Оптическая схема — фиксированная кратность;
• Увеличение — 3,5×;
• Диаметр объектива — 35 мм;
• Диаметр выходного зрачка — 9,91 мм;
• Удаление выходного зрачка — 60,7 мм;
• Угловое поле зрения — 5,5°;
• Поле зрения на дистанции 100 м — 9,63 м;
• Тип прицельной сетки — Red Chevron;
• Конфигурация сетки — .223 / 5.56;
• Цвет подсветки — красный;
• Тип подсветки — двойная пассивная;
• Источники подсветки — оптоволокно и тритиевый элемент;
• Элементы питания — не требуются;
• Bindon Aiming Concept (BAC) — поддерживается;
• Цена одного шага механизма поправок — 1/2 MOA;
• Регулировка параллакса — отсутствует;
• Покрытие оптических поверхностей — многослойное просветляющее;
• Газонаполнение — сухой азот;
• Защита оптики от внутреннего запотевания — да;
• Материал корпуса — кованый алюминиевый сплав;
• Материал основной конструкции семейства ACOG — алюминиевый сплав 7075-T6;
• Покрытие корпуса — анодированное;
• Цвет — чёрный;
• Конструкция корпуса — закрытая;
• Крепление — адаптер для планки Weaver / Picatinny;
• Габариты, Д × Ш × В — 203,2 × 53,34 × 73,66 мм;
• Вес комплектации — 0,499 кг;
• Страна происхождения бренда — США.

Фиксированная кратность 3,5× построена вокруг компактной призматической схемы

Оптический тракт ACOG 3.5x35 не содержит механизма изменения увеличения. Постоянная кратность 3,5× сочетается с объективом диаметром 35 мм, а призматическая конструкция позволяет получить увеличенное изображение в сравнительно коротком корпусе.

Диаметр выходного зрачка составляет 9,91 мм, удаление выходного зрачка — 60,7 мм. Поле зрения охватывает 9,63 м на дистанции 100 м, что соответствует углу 5,5°. Эти параметры определяют визуальные свойства именно 3,5-кратной версии семейства ACOG и отличают её от более компактных моделей 4x32.

Оптоволокно автоматически использует доступный окружающий свет

Прозрачная вставка вдоль верхней части корпуса представляет собой оптоволоконный световод. Он собирает доступный внешний свет и передаёт его к красному элементу сетки. Благодаря этому дневная подсветка не зависит от батареи или электронного регулятора яркости.

Такая система работает без аккумуляторов, кнопок включения и батарейного отсека. Интенсивность оптоволоконной составляющей изменяется вместе с уровнем окружающего освещения.

На виде снизу заметны монолитный корпус оптического блока и монтажная часть. Органы внесения поправок расположены непосредственно на корпусе и закрываются защитными крышками.

Red Chevron выделяет конфигурацию TA11-C-100236 среди других вариантов ACOG

В рассматриваемой версии установлена красная сетка Chevron для конфигурации .223/5.56. Центральным элементом служит характерный красный шеврон, под которым располагается вертикальная разметка. Именно форма и цвет сетки являются одной из основных отличительных характеристик этого исполнения ACOG.

Механизм корректировки имеет дискретность 1/2 MOA за один шаг. Сама сетка находится внутри призматической оптической системы и остаётся видимой независимо от наличия внешнего питания.

Тритиевый источник дополняет оптоволокно при недостатке внешнего освещения

Вторая часть системы подсветки основана на тритиевом элементе. Она предназначена для условий, когда окружающего света уже недостаточно для эффективной работы верхнего оптоволокна. Переключение не требует действий со стороны пользователя и не связано с электроникой.

В результате двойная схема illumination сохраняет основное преимущество традиционных ACOG — отсутствие сменных батарей. При этом сама оптическая система полностью работоспособна независимо от подсветки: светящиеся элементы влияют на видимость марки, а не на формирование изображения.

BAC относится к особенностям оптической концепции семейства ACOG

Аббревиатура BAC расшифровывается как Bindon Aiming Concept. В конструкции ACOG эта концепция сочетается с ярко выделенной центральной маркой и сравнительно широким полем зрения оптики фиксированной кратности.

На уровне конструкции для BAC не требуется отдельный электронный модуль или дополнительный режим работы. Это одна из особенностей оптической платформы и конфигурации прицельной марки.

Кованый корпус закрывает призматическую систему единым жёстким кожухом

Корпуса ACOG изготавливаются из алюминиевого сплава с использованием кованой заготовки. Для платформы применяется высокопрочный алюминиевый сплав 7075-T6. Монолитная конструкция окружает объектив, призменный блок, окуляр и механизмы настройки.

Поверхность имеет матовое чёрное исполнение. Компактная компоновка обходится без отдельной цилиндрической трубы переменной кратности, характерной для традиционных оптических прицелов.

Сухой азот внутри корпуса препятствует образованию внутреннего конденсата

Герметизированный оптический блок заполнен сухим азотом. Такая конструкция уменьшает вероятность запотевания внутренних поверхностей линз при изменении температуры и влажности окружающей среды.

Наружные оптические поверхности имеют многослойное просветляющее покрытие. Оно используется для уменьшения отражений на границах воздух/стекло и сохранения контрастности изображения.

Оптоволоконный элемент проходит практически по всей верхней части прицела. По бокам и сверху расположены закрытые механизмы внесения поправок, а окулярная часть имеет отдельный защитный наружный кожух.

Отсутствие кольца изменения кратности делает наружную компоновку заметно проще по сравнению с переменными оптическими системами. Основными механическими органами остаются узлы настройки и крепление.

Штатный адаптер формирует единый монтажный узел с корпусом ACOG

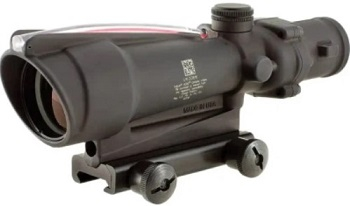

Комплектация TA11-C-100236 предусматривает адаптер для установки на совместимую планку Weaver / Picatinny. На фотографиях крепление расположено непосредственно под оптическим блоком и фиксируется боковыми винтовыми элементами.

Общая масса рассматриваемой комплектации составляет 0,499 кг. Это значение относится к товару в конфигурации с монтажным узлом и поэтому выше массы базового оптического блока TA11, которая в спецификациях семейства приводится отдельно без крепления.

Корпус длиной 203,2 мм сохраняет объектив и окуляр внутри одной несущей конструкции

Габариты прицела составляют 203,2 × 53,34 × 73,66 мм. В этот размер входят сам оптический корпус, выступающие регулировочные элементы и монтажная часть соответствующей комплектации.

Trijicon ACOG 3.5x35 .223 Red Chevron BAC NS объединяет призматическую систему с фиксированным увеличением 3,5×, объектив 35 мм, красную Chevron-сетку, пассивную оптоволоконно-тритиевую подсветку и металлический корпус без батарейного отсека. Для артикула TA11-C-100236 характерны поле зрения 9,63 м на 100 м, удаление выходного зрачка 60,7 мм, выходной зрачок 9,91 мм и комплектное крепление Weaver / Picatinny.

Комплект поставки:

• Оптический прицел Trijicon ACOG 3.5x35 TA11-C-100236;
• Адаптер для установки на планку Weaver / Picatinny;
• Инструкция;
• Наклейка Trijicon;
• Заводская упаковка.
