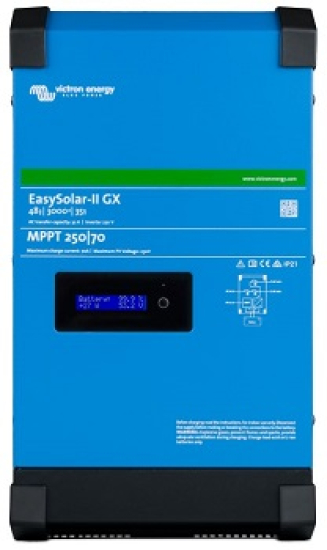

Інвертор Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70

Інвертор Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70

Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70 — комплексне рішення для побудови сонячної, резервної або автономної системи електроживлення на базі акумуляторів 48 В. В одному корпусі об’єднані інвертор/зарядний пристрій MultiPlus-II, сонячний контролер SmartSolar MPPT 250/70 і керувальний модуль GX із дисплеєм та мережевими інтерфейсами. Модель PMP482307010 має номінальну інверторну потужність 3000 ВА, забезпечує 2400 Вт безперервної активної потужності при 25 °C, заряджає акумулятор від AC зі струмом до 35 А і приймає від сонячного масиву до 4000 Вт через вбудований MPPT-контролер із вихідним струмом 70 А.

Інвертор Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70 характеристики:

• Артикул виробника — PMP482307010;
• Тип пристрою — інвертор/зарядний пристрій із сонячним MPPT-контролером і вбудованим GX-модулем;
• Номінальна напруга акумуляторної системи — 48 В;
• Діапазон вхідної напруги DC інвертора — 38–66 В;
• Діапазон вхідної напруги AC — 187–265 В;
• Діапазон вхідної частоти AC — 45–65 Гц;
• Максимальний вхідний струм AC — 32 А;
• Автоматичний перемикач AC — 32 А;
• Вихідна напруга в режимі інвертора — 230 В AC ±2 %;
• Вихідна частота — 50 Гц ±0,1 %;
• Можливість налаштування вихідної частоти — 60 Гц;
• Кількість виходів AC — 2;
• Додатковий вихід AC-out-2 — 32 А;
• Номінальна вихідна потужність при 25 °C — 3000 ВА;
• Безперервна активна вихідна потужність при 25 °C — 2400 Вт;
• Безперервна активна вихідна потужність при 40 °C — 2200 Вт;
• Безперервна активна вихідна потужність при 65 °C — 1700 Вт;
• Пікова потужність — 5500 Вт;
• Максимальна потужність віддачі в мережу — 3000 ВА;
• Максимальна ефективність інвертора — 95 %;
• Споживання без навантаження — 11 Вт;
• Споживання без навантаження в режимі AES — 7 Вт;
• Споживання без навантаження в режимі Search — 2 Вт;
• Максимальний струм заряду акумулятора від AC — 35 А;
• Напруга абсорбційного заряду — 57,6 В;
• Напруга підтримувального заряду Float — 55,2 В;
• Напруга режиму Storage — 52,8 В;
• Алгоритм заряджання — чотириступеневий адаптивний із BatterySafe;
• PowerControl — так;
• PowerAssist — так;
• Максимальний струм на AC-out-1 при PowerAssist і вході 32 А — до 45 А;
• Модель вбудованого сонячного контролера — SmartSolar MPPT 250/70-Tr;
• Максимальний вихідний струм MPPT — 70 А;
• Максимальна потужність PV-масиву — 4000 Вт;
• Максимальна напруга холостого ходу PV-масиву — 250 В;
• Максимальний струм короткого замикання PV-масиву — 35 А;
• Максимальна ефективність MPPT — 99 %;
• Власне споживання MPPT — 20 мА;
• Напруга запуску MPPT — напруга акумулятора + 5 В;
• Мінімальна робоча напруга PV після запуску — напруга акумулятора + 1 В;
• Вбудований GX-модуль — так;
• Дисплей GX — із підсвічуванням, 2 × 16 символів;
• Wi-Fi — так;
• Ethernet — так;
• USB — так;
• VE.Direct — так;
• BMS-Can — так, виділений порт для сумісних CAN-bus BMS;
• Швидкість BMS-Can — 500 кбіт/с;
• Сумісність BMS-Can зі звичайними пристроями VE.Can — ні;
• Підключення до Victron Remote Management — безпосередньо через вбудований GX, Wi-Fi або Ethernet;
• Bluetooth для налаштування вбудованого SmartSolar MPPT через VictronConnect — так;
• VE.Bus — так;
• Кількість універсальних комунікаційних портів — 2;
• Кількість програмованих аналогово-цифрових AUX-входів/виходів — 2;
• Програмоване реле — так;
• Допоміжне живлення — 12 В / 100 мА;
• Програмований вихід із відкритим колектором — 70 В / 100 мА;
• Контакти вимірювання напруги акумулятора — так;
• Дистанційне увімкнення/вимкнення — так;
• Зовнішній датчик струму AC — опціонально, 100 А;
• Паралельна робота — до 6 сумісних пристроїв;
• Кількість активних GX-пристроїв в одній паралельній або трифазній системі — 1;
• Трифазна конфігурація — так, схема зірка (Y);
• Трифазна конфігурація трикутник (Δ) — не підтримується;
• Датчик температури акумулятора — опціонально;
• Артикул датчика температури — ASS000001000;
• Матеріал корпусу — сталь;
• Колір корпусу — синій RAL 5012;
• Ступінь захисту — IP22;
• Охолодження — вентилятор;
• Робоча температура — від -40 до +65 °C;
• Максимальна вологість — 95 %, без конденсації;
• Максимальна висота експлуатації над рівнем моря — 2000 м;
• Підключення акумулятора — болти M8;
• Підключення PV — болти M6;
• Підключення 230 В AC — гвинтові клеми 13 мм²;
• Габарити, В × Ш × Г — 506 × 275 × 237 мм;
• Вага — 26 кг.

Інвертор, сонячне заряджання та керування об’єднані без зовнішньої зв’язки з трьох пристроїв

EasySolar-II GX відрізняється від звичайного MultiPlus-II тим, що основні елементи сонячної енергосистеми вже зібрані всередині одного корпусу. За перетворення енергії акумулятора відповідає силова частина MultiPlus-II, сонячний масив підключається до SmartSolar MPPT 250/70, а GX-модуль пов’язує ці компоненти в єдину систему керування.

Внутрішні з’єднання між вузлами вже виконані на заводі. Вихід SmartSolar підключений паралельно до DC-ланцюга інвертора/зарядного пристрою, а GX-карта обмінюється даними з MultiPlus-II через VE.Bus і з MPPT-контролером через VE.Direct. Таке виконання скорочує кількість окремих пристроїв і міжблочних кабелів при монтажі сонячної установки.

При цьому кожна частина зберігає власне призначення: інвертор відповідає за живлення навантаження 230 В і взаємодію з мережею або генератором, MPPT перетворює енергію сонячних панелей для акумуляторної шини, а GX забезпечує контроль, зв’язок і передачу даних.

Сонячний вхід MPPT 250/70 розрахований на масив потужністю до 4000 Вт

Вбудований SmartSolar MPPT 250/70-Tr здатний видавати в акумуляторну систему струм до 70 А. Для 48-вольтової версії EasySolar-II GX допустима потужність підключеного масиву сонячних модулів становить до 4000 Вт, а ефективність MPPT-перетворення досягає 99 %.

Напруга холостого ходу сонячного ланцюжка не повинна перевищувати 250 В за будь-яких умов експлуатації, включаючи зниження температури навколишнього середовища. Максимальний допустимий струм короткого замикання PV-масиву становить 35 А. Ці обмеження враховуються при виборі кількості та способу з’єднання сонячних панелей.

Для першого запуску контролеру потрібна напруга PV щонайменше на 5 В вища за поточну напругу акумулятора. Після початку роботи перетворення продовжується при перевищенні напруги батареї щонайменше на 1 В. Така особливість також враховується при формуванні послідовних ланцюжків сонячних модулів.

Налаштування вбудованого SmartSolar можна змінювати через VictronConnect. MPPT-компонент підтримує підключення через Bluetooth, тому основні параметри сонячного заряджання можна конфігурувати безпосередньо із сумісного мобільного пристрою.

Акумуляторний інвертор видає 2400 Вт безперервно і до 5500 Вт у піку

Інверторна частина розрахована на номінальну потужність 3000 ВА. При температурі 25 °C тривало доступно 2400 Вт активної потужності. При підвищенні температури до 40 °C тривале навантаження становить 2200 Вт, а при 65 °C — 1700 Вт.

Пікова потужність досягає 5500 Вт, що створює резерв при запуску навантажень із підвищеним стартовим споживанням. Це може бути корисно для насосів, холодильного обладнання, компресорів, електродвигунів та інших пристроїв, у яких стартовий струм помітно перевищує робочий.

Максимальна ефективність інверторного перетворення становить 95 %. Власні енерговитрати без навантаження дорівнюють 11 Вт, у AES-режимі знижуються до 7 Вт, а Search дозволяє скоротити їх до 2 Вт у системах, де споживачі тривалий час неактивні.

35 А від мережі та 70 А від сонця дають два незалежні шляхи заряджання батареї

Акумулятор може отримувати енергію як від зовнішнього джерела змінного струму, так і безпосередньо від сонячних панелей. Вбудований AC-зарядний пристрій MultiPlus-II розрахований на струм до 35 А, тоді як SmartSolar MPPT здатний передавати з боку PV струм до 70 А.

Для 48-вольтової акумуляторної системи базові рівні AC-заряджання становлять 57,6 В на стадії Absorption, 55,2 В у режимі Float і 52,8 В у Storage. Адаптивний алгоритм регулює тривалість етапів з урахуванням попереднього розряду батареї та використовує BatterySafe для обмеження швидкості зростання напруги в чутливій частині зарядного циклу.

Контакти Voltage Sense дозволяють контролювати напругу безпосередньо на батареї або розподільних шинах, зменшуючи вплив втрат на потужній DC-проводці. Для температурної компенсації передбачене підключення окремого датчика до негативного виводу акумулятора. До 48-вольтової комплектації він не входить і купується окремо під артикулом ASS000001000.

PowerAssist може збільшити доступний AC-струм понад можливості зовнішньої лінії

За наявності електромережі або генератора EasySolar-II GX здатний враховувати встановлене обмеження вхідного струму. PowerControl спочатку розподіляє доступний ресурс між навантаженнями та заряджанням акумулятора: якщо споживання зростає, зарядний пристрій знижує власну потужність, звільняючи її для обладнання на виході.

Коли цього стає недостатньо, PowerAssist підключає акумуляторну частину. Інвертор додає власну потужність до зовнішнього AC-джерела і таким чином допомагає проходити короткочасні піки без збільшення постійної потужності мережі або генератора.

При вхідному ліміті 32 А інвертор 3000 ВА здатний додати до основної лінії до 13 А, тому на AC-out-1 може бути доступно до 45 А. Після зменшення споживання система перестає витрачати акумулятор на підтримку навантаження і знову використовує вільний ресурс для заряджання.

Другий AC-вихід зберігає заряд батареї для дійсно важливих споживачів

Основний AC-out-1 розрахований на навантаження, яким потрібне резервне живлення. При нормальній вхідній напрузі енергія надходить від мережі або генератора, а при її зникненні інверторна частина приймає навантаження на себе і продовжує живити його від 48-вольтової акумуляторної системи.

Додатковий AC-out-2 працює інакше. Його навантаження відключається відразу після переходу EasySolar-II GX на автономне живлення. Після повернення зовнішнього AC другий вихід вмикається із затримкою, дозволяючи генератору або вхідній мережі стабілізуватися.

На цей канал зручно підключати обладнання, яке не повинно витрачати резерв батареї: електричний нагрівач, бойлер, кондиціонер або інші другорядні споживачі. Обидва AC-тракти розраховані з урахуванням автоматичного керування системою.

Вбудований GX забезпечує VRM без окремого Cerbo GX

На відміну від звичайного MultiPlus-II, EasySolar-II GX уже має власний керувальний центр. На лицьовій панелі розташований дисплей із підсвічуванням на 2 × 16 символів, який відображає основні дані акумулятора, інвертора та вбудованого сонячного контролера, а також допомагає діагностувати стан пристрою.

Для підключення до мережі передбачені Ethernet і Wi-Fi. Це дозволяє пов’язати EasySolar-II GX із Victron Remote Management безпосередньо, без придбання окремого Cerbo GX лише заради інтернет-моніторингу. Після підключення до VRM можна переглядати поточні значення та історію роботи сонячної й акумуляторної системи з комп’ютера або мобільного пристрою.

Фізичні інтерфейси GX включають USB, VE.Direct і виділений BMS-Can. Останній призначений для сумісних акумуляторних систем із CAN-BMS, що працюють на швидкості 500 кбіт/с. Цей порт не є звичайним VE.Can і не призначений для підключення стандартних VE.Can-пристроїв Victron.

ESS об’єднує сонячну генерацію, акумулятор і зовнішню мережу в одному алгоритмі

EasySolar-II GX може використовуватися не лише в повністю автономній установці, а й як центральний елемент ESS. У такій конфігурації сонячна енергія насамперед бере участь у забезпеченні поточного споживання та заряджанні акумуляторів, а мережа компенсує нестачу енергії відповідно до заданої логіки системи.

При надлишку сонячної генерації можливі накопичення енергії в акумуляторі та, за відповідної конфігурації й допустимих мережевих правил, робота зі зворотним потоком енергії. При відключенні зовнішньої мережі EasySolar-II GX ізолює резервовану частину системи та продовжує забезпечувати критичні навантаження від акумуляторів і доступної сонячної генерації.

Для мережевих установок може застосовуватися зовнішній датчик струму 100 А. Він дозволяє GX-системі враховувати потік енергії в точці підключення та використовувати ці дані для оптимізації власного споживання і керування обміном із мережею.

Паралельні та трифазні системи будуються з одним активним GX-центром

VE.Bus дозволяє розширювати установку за потреби збільшення доступної потужності. У паралельній конфігурації допускається об’єднання до шести сумісних пристроїв, підключених до загальної акумуляторної системи та синхронізованих між собою.

У EasySolar-II GX є додаткова умова: в одній паралельній або трифазній системі повинен працювати лише один GX-модуль. Тому при розширенні установки цю модель об’єднують із відповідними MultiPlus-II тієї самої силової конфігурації та сумісної версії прошивки, а вбудований GX EasySolar-II залишається єдиним керувальним центром.

Трифазне живлення формується за схемою зірка (Y). Конфігурація трикутник (Δ) для цієї платформи не підтримується. Пристрої з’єднуються через VE.Bus стандартними RJ45 UTP-кабелями, після чого система проходить програмне налаштування.

Роздільні силові виводи спрощують підключення батареї, PV і змінного струму

Акумуляторна лінія підключається через силові болти M8. Для сонячного масиву передбачені окремі позитивний і негативний виводи M6, пов’язані з вбудованим MPPT 250/70. Змінний струм підключається до гвинтових клем із допустимим перерізом провідника 13 мм².

На панелі з’єднань також знаходяться два роз’єми VE.Bus, контакти дистанційного керування, програмованого реле, Voltage Sense, температурного датчика, двох аналогово-цифрових AUX-входів/виходів і зовнішнього датчика AC-струму. Окремо розміщені інтерфейси вбудованого GX-модуля.

Таке компонування дозволяє звести в одному корпусі три раніше роздільні контури: акумуляторний DC, сонячний PV і змінний AC, зберігши доступ до комунікаційних і керувальних ланцюгів для розширеної автоматизації.

Корпус EasySolar-II розрахований на стаціонарний монтаж із запасом простору для охолодження

Основні компоненти розміщені в єдиному корпусі синього кольору RAL 5012 із примусовим вентиляторним охолодженням. Робочий температурний діапазон становить від -40 до +65 °C, максимальна відносна вологість — 95 % без утворення конденсату. Гранична висота експлуатації становить 2000 м над рівнем моря.

Габарити корпусу становлять 506 × 275 × 237 мм, вага — 26 кг. При монтажі необхідно забезпечити міцну вертикальну поверхню та залишити вільний простір для руху охолоджувального повітря. Для багатоблокових установок між сусідніми пристроями також потрібен вентиляційний зазор.

Система захистів контролює коротке замикання на виході, перевантаження, підвищену та знижену напругу акумулятора, перегрів, появу 230 В AC на інверторному виході та надмірні пульсації вхідної напруги. Вбудований MPPT додатково захищений від характерних аварійних режимів сонячного контролера.

Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70 об’єднує інвертор 3000 ВА, AC-зарядний пристрій 35 А, сонячний контролер 250/70 із підтримкою PV-масиву до 4000 Вт і повноцінну платформу GX. Пристрій дозволяє побудувати сонячну систему з акумулятором, резервуванням навантаження, PowerControl, PowerAssist, двома AC-виходами та прямим підключенням до VRM, не збираючи інвертор, MPPT і комунікаційний центр у вигляді окремих блоків.

Комплект постачання:

• Інвертор Victron Energy EasySolar-II GX 48/3000/35-32 MPPT 250/70;
• Вбудований сонячний контролер SmartSolar MPPT 250/70-Tr;
• Вбудований GX-модуль із дисплеєм;
• Заводська упаковка;
• Стандартна гарантія Victron Energy — 5 років.

Датчик температури акумулятора для 48-вольтової версії до комплекту не входить і купується окремо — артикул ASS000001000.
