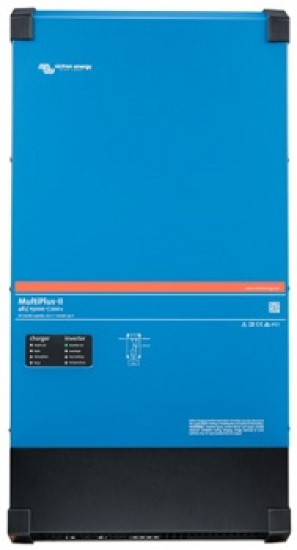

Інвертор VictronEnergy MultiPlus-II 48/15000/200-100

Інвертор VictronEnergy MultiPlus-II 48/15000/200-100

VictronEnergy MultiPlus-II 48/15000/200-100 — високопотужний інвертор/зарядний пристрій для акумуляторних систем 48 В, розрахований на резервні, автономні та ESS-установки з підвищеним енергоспоживанням. Модель PMP483150000 поєднує інвертор номінальною потужністю 15000 ВА, безперервну активну вихідну потужність 12000 Вт при 25 °C, зарядний пристрій зі струмом до 200 А та AC-тракт із пропускною здатністю 100 А. Вбудовані функції PowerControl і PowerAssist дозволяють узгодити роботу акумуляторів із мережею або генератором, а інтерфейс VE.Bus використовується для конфігурації, системної інтеграції та підключення зовнішнього GX-обладнання.

Інвертор VictronEnergy MultiPlus-II 48/15000/200-100 характеристики:

• Артикул виробника — PMP483150000;
• Тип пристрою — інвертор/зарядний пристрій;
• Номінальна напруга акумуляторної системи — 48 В;
• Діапазон вхідної напруги DC — 38–66 В;
• Діапазон вхідної напруги AC — 187–265 В;
• Діапазон вхідної частоти AC — 45–65 Гц;
• Максимальний наскрізний струм AC — 100 А;
• Вихідна напруга в режимі інвертора — 230 В AC ±2 %;
• Вихідна частота — 50 Гц ±0,1 %;
• Можливість налаштування вихідної частоти — 60 Гц;
• Номінальна вихідна потужність при 25 °C — 15000 ВА;
• Безперервна активна вихідна потужність при 25 °C — 12000 Вт;
• Безперервна активна вихідна потужність при 40 °C — 10000 Вт;
• Безперервна активна вихідна потужність при 65 °C — 7000 Вт;
• Пікова потужність — 27000 Вт;
• Максимальна потужність віддачі в мережу — 15000 ВА;
• Максимальна ефективність — 96 %;
• Споживання без навантаження — 55 Вт;
• Споживання без навантаження в режимі AES — 39 Вт;
• Споживання без навантаження в режимі Search — 6 Вт;
• Максимальний струм заряду акумулятора при 25 °C — 200 А;
• Коефіцієнт потужності зарядного пристрою — 1;
• Напруга абсорбційного заряду — 57,6 В;
• Напруга підтримувального заряду Float — 55,2 В;
• Напруга режиму Storage — 52,8 В;
• PowerControl — так;
• PowerAssist — так;
• Додатковий вихід AC — так, 50 А;
• Автоматичне перемикання на інвертор — менше 20 мс;
• VE.Bus — так;
• Кількість універсальних комунікаційних портів — 2;
• Кількість програмованих аналогово-цифрових I/O-портів — 2;
• Програмоване реле — так;
• Дистанційне увімкнення/вимкнення — так;
• Вимірювання напруги безпосередньо на акумуляторі — так;
• Зовнішній датчик температури акумулятора — опціонально;
• Артикул датчика температури — ASS000001000;
• Зовнішній датчик струму AC — опціонально, 100 А;
• Паралельна робота — через зовнішній AC transfer switch;
• Трифазна конфігурація — підтримується, схема зірка (Y);
• Трифазна конфігурація трикутник (Δ) — не підтримується;
• Ступінь захисту корпусу — IP22;
• Ступінь забруднення — 2;
• Категорія перенапруги — OVC3;
• Матеріал корпусу — сталь;
• Колір корпусу — синій RAL 5012;
• Охолодження — вентилятор;
• Робоча температура — від -40 до +65 °C;
• Максимальна вологість — 95 %, без конденсації;
• Максимальна висота експлуатації над рівнем моря — 2000 м;
• Підключення акумулятора — 4 болти M8, 2 позитивних і 2 негативних;
• Підключення AC — болти M6;
• Габарити, В × Ш × Г — 809 × 404,4 × 210,2 мм;
• Вага — 75 кг.

Потужність 15000 ВА розрахована на енергоємні системи

MultiPlus-II 48/15000/200-100 належить до старших моделей серії та розрахований на значно вище навантаження, ніж компактні версії лінійки. Номінальна вихідна потужність при 25 °C становить 15000 ВА, а безперервна активна потужність досягає 12000 Вт. При температурі 40 °C пристрій здатний постійно віддавати 10000 Вт, а при 65 °C — 7000 Вт.

Запас для обладнання з високими пусковими струмами забезпечує пікова потужність 27000 Вт. Такий ресурс корисний при роботі з електродвигунами, насосами, компресорами та іншими навантаженнями, яким у момент запуску потрібно суттєво більше енергії, ніж у сталому режимі. Максимальна ефективність перетворення досягає 96 %.

PowerControl обмежує навантаження на мережу, а PowerAssist додає енергію батареї

PowerControl дозволяє встановити допустиму межу споживання від зовнішнього AC-джерела. Якщо MultiPlus-II підключений до генератора або мережі з обмеженою доступною потужністю, зарядний пристрій автоматично регулює власне споживання з урахуванням навантаження на виході, знижуючи ризик перевантаження вхідної лінії.

PowerAssist розширює цю логіку та підключає енергію акумуляторної батареї, коли можливостей зовнішнього джерела тимчасово недостатньо. Інвертор доповнює доступну потужність мережі або генератора, а після зниження навантаження вільний ресурс знову може використовуватися для заряджання акумуляторів.

AC-тракт на 100 А і окремий вихід 50 А розділяють групи споживачів

Максимальний наскрізний струм через основний тракт змінного струму досягає 100 А. За наявності мережі або генератора підключені до основного виходу споживачі можуть отримувати живлення безпосередньо від зовнішнього джерела, а MultiPlus-II одночасно виконує заряджання акумуляторної системи та контролює задані обмеження вхідної потужності.

Другий вихід AC розрахований на струм до 50 А. Він призначений для обладнання, якому не потрібне резервне живлення від акумуляторів. При зникненні зовнішнього AC цей вихід відключається, тоді як основний AC-out-1 переводиться на інвертор. Час перемикання становить менше 20 мс, що дозволяє зберігати живлення чутливої електронної техніки при короткочасному зникненні мережі.

Зарядний пристрій 200 А прискорює відновлення ємної акумуляторної системи

Вбудована зарядна частина розрахована на струм до 200 А при температурі 25 °C. Для 48-вольтової системи стандартні рівні становлять 57,6 В на етапі Absorption, 55,2 В у режимі Float і 52,8 В у режимі тривалого зберігання Storage.

Адаптивний алгоритм заряджання змінює тривалість окремих стадій залежно від стану батареї та глибини попереднього розряду. Це дозволяє використовувати MultiPlus-II як центральний зарядний пристрій у системах із великою акумуляторною ємністю.

Для точнішої компенсації втрат у потужних DC-кабелях передбачене окреме вимірювання напруги безпосередньо на акумуляторній батареї або розподільних шинах. Також можна підключити зовнішній температурний датчик, який коригує зарядну напругу при зміні температури батареї.

VE.Bus пов’язує MultiPlus-II з керуванням, моніторингом і трифазними системами

Інтерфейс VE.Bus використовується для конфігурації інвертора/зарядного пристрою, дистанційного керування та інтеграції в загальну енергетичну систему. Для локального та віддаленого моніторингу MultiPlus-II можна доповнити GX-пристроєм, наприклад Cerbo GX, після чого параметри установки стають доступними через локальний інтерфейс і сервіс Victron Remote Management.

Модель підтримує трифазну конфігурацію за схемою зірка (Y). Три сумісні пристрої можуть формувати повноцінну трифазну систему, а конфігурація трикутник (Δ) не застосовується.

Для MultiPlus-II потужністю 15 кВА діє окрема вимога до паралельної роботи. Об’єднання кількох таких інверторів виконується з використанням зовнішнього AC transfer switch. Це відрізняє версії 8, 10 і 15 кВА від молодших моделей MultiPlus-II, які допускають звичайне пряме паралельне з’єднання через VE.Bus.

Чотири силові виводи M8 розраховані на високий струм акумуляторної сторони

Підключення 48-вольтової акумуляторної системи виконується через чотири болтові контакти M8: два позитивних і два негативних. Таке виконання відповідає високій потужності пристрою та дозволяє розподілити струм між кількома провідниками відповідного перерізу.

Ланцюги змінного струму підключаються болтовими з’єднаннями M6. Для коректної роботи високопотужної установки особливо важливі розрахунок перерізу кабелів, захист DC- і AC-ліній та дотримання вимог до моменту затягування силових з’єднань.

Сталевий корпус IP22 призначений для стаціонарного професійного встановлення

Компоненти MultiPlus-II розміщені в сталевому корпусі синього кольору RAL 5012 зі ступенем захисту IP22. Для відведення тепла використовується примусове вентиляторне охолодження. Робочий температурний діапазон становить від -40 до +65 °C, максимально допустима відносна вологість — 95 % без утворення конденсату.

Гранична висота експлуатації становить 2000 м над рівнем моря. Габарити актуальної ревізії корпусу становлять 809 × 404,4 × 210,2 мм, вага — 75000 г. Через значну масу пристрій потребує міцної монтажної поверхні та достатнього вільного простору для вентиляції.

Комплекс електронних захистів контролює коротке замикання на виході, перевантаження, підвищену та знижену напругу акумулятора, перегрів, появу 230 В AC на інверторному виході та надмірну пульсацію вхідної напруги.

VictronEnergy MultiPlus-II 48/15000/200-100 об’єднує номінальну інверторну потужність 15000 ВА, безперервну активну потужність 12000 Вт, зарядний пристрій 200 А та AC-тракт на 100 А. PowerControl і PowerAssist забезпечують узгоджену роботу з мережею та генератором, додатковий AC-вихід дозволяє розділяти резервовані та нерезервовані навантаження, а VE.Bus відкриває можливості інтеграції з GX-обладнанням і побудови трифазних енергетичних систем.

Комплект постачання:

• Інвертор VictronEnergy MultiPlus-II 48/15000/200-100;
• Заводська упаковка;
• Стандартна гарантія Victron Energy — 5 років.

Датчик температури акумулятора до комплекту 48-вольтової моделі не входить і купується окремо — артикул ASS000001000.
